5/8 1''3/16-12 Orfs Erkek Rakor (SB-1630-OE)

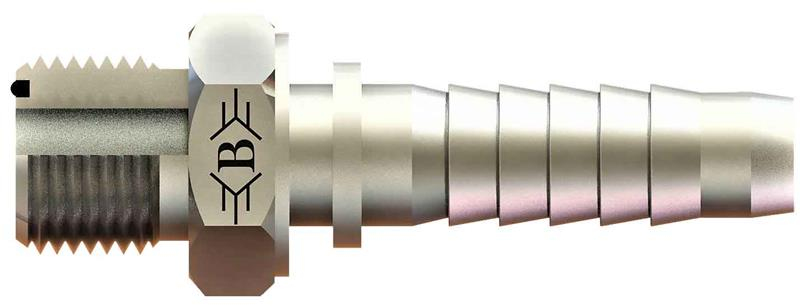

SB-1630-OE, 5/8" (16 mm) hortum için 1 3/16-12 ORFS bağlantılı OLC ORFS erkek rakor ürünüdür.

ORFS erkek rakor ne için kullanılır?

SB-1630-OE, 5/8" (16 mm) hortumun ucuna preslenerek hortumu 1 3/16-12 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Düz gövdeli olduğu için hortum hattı bağlantı ekseninde devam eder. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.

Sık sorulan sorular

SB-1630-OE hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 1 3/16-12 ORFS ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

1 3/16-12 ORFS dişi nasıl tanınır?

1 3/16-12 ORFS ifadesinde 1 3/16" nominal diş çapını, 12 ise inç başına diş sayısını gösterir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

Bu ürünün 1 3/16-12 ORFS ucu ORFS sistemine göre sızdırmazlık sağlar. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

SB-1630-OE teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü 1"3/16-12, B 78, C 38, ØD 12, AA 32. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1 3/16-12 ORFS) ve bağlantı standardını montajdan önce kontrol edin.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Hortumu rakor çıkışında keskin bükmeyin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
