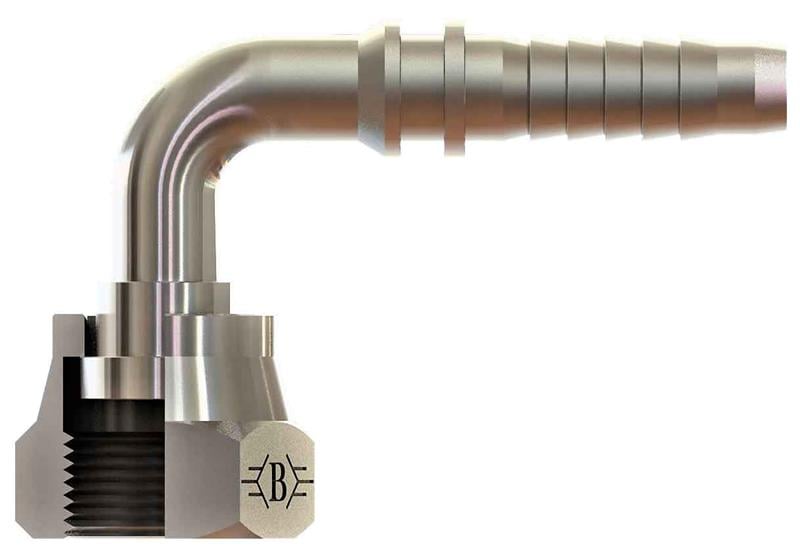

5/8 1''-14 Orfs Somunlu 90° Rakor (SB-1625-OS90)

5/8" (16 mm) hortum için 1-14 ORFS bağlantılı SB-1625-OS90 kodlu ORFS somunlu 90° rakor, OLC hidrolik rakor serisindendir.

ORFS somunlu 90° rakor ne için kullanılır?

SB-1625-OS90, 5/8" (16 mm) hortumun ucuna preslenerek hortumu 1-14 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 5/8" (16 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

SB-1625-OS90 için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 1-14 ORFS ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

5/8" hortum ne demek?

5/8" (16 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum iç çapı ile rakor kuyruk ölçüsü eşleşmelidir; hortumun basınç sınıfı da hattın basıncına uygun seçilmelidir.

90° açılı gövdenin avantajı nedir?

90° gövde, hattın port çıkışında dik açıyla dönmesi gereken dar alanlarda kullanılır. Doğru açı seçimi hortum boyunu kısaltır ve hattı daha düzenli yapar.

SB-1625-OS90 ölçüleri nelerdir?

Tabloya göre Somun / Diş Ölçüsü 1"-14, B 88, C 48, D 44, ØD 12, AA 30. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
