56x71x22,5 mm ölçüsündeki A120-056, A120 profilli 90 NBR / Bezli NBR / POM boğaz packing seti olarak hidrolik silindirlerde kullanılır.
A120-056 ne işe yarar?
A120-056, hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve yağın dışarı kaçmasını önler. V şeklindeki manşetlerin birleşiminden oluşan 7 elemanlı settir: 1 POM ön manşet, 3 bezli NBR orta manşet, 2 NBR orta manşet ve 1 bezli NBR arka manşet. Bezli NBR manşetler pamuklu beze NBR uygulanıp kalıplanarak üretilir. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
Boğaz packing seti kaç bar basınca dayanır?
A120 profilinde tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
Bu üründe keçenin kaydığı dinamik yüzey 56 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Keçe kanala nasıl takılır?

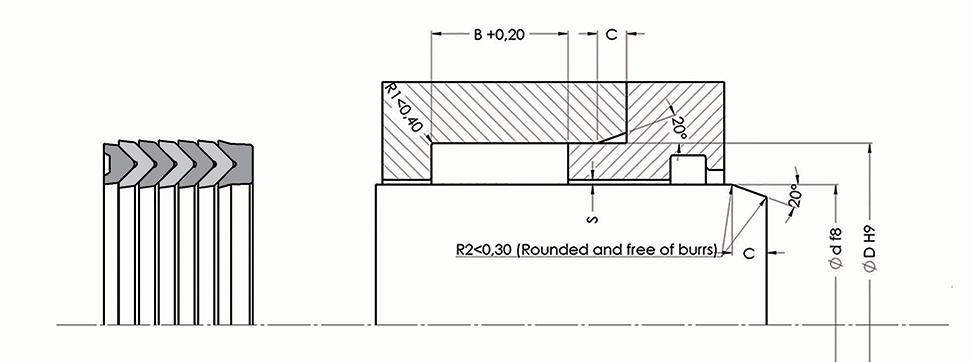

Çok parçalı setlerde parçaların sırası ve yönü teknik çizime göre kontrol edilmelidir. Manşetler aşırı sıkıştırılmamalı, kanal yüksekliği üretici önerisine göre ayarlanmalıdır. Kanal genişliği tabloya göre B = 22,5 mm’dir. Parçalı tip kanala montaj önerilir; parçalı kanalın B yüksekliğinin toplam packing yüksekliğinin %7,5’i oranında ayarlanması montajı kolaylaştırır.
A120 hangi durumda tercih edilir?
V şeklindeki manşetlerin birleşiminden oluşan 7 elemanlı settir: 1 POM ön manşet, 3 bezli NBR orta manşet, 2 NBR orta manşet ve 1 bezli NBR arka manşet. Bezli NBR manşetler pamuklu beze NBR uygulanıp kalıplanarak üretilir. Manşetleri aşırı sıkıştırmak sürtünmeyi artırır; önerilmez. Aynı profilde bu ölçüye en yakın A120-055/1 (55x75x30) ve A120-056/2 (56x72x49) ürünleri de bulunur.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
- Manşetleri aşırı sıkıştırmak sürtünmeyi artırır; önerilmez.
