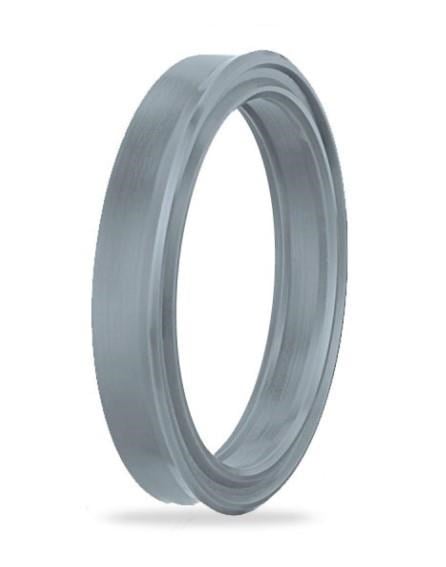

56x66x6,8 mm ölçüsündeki A167-056/1 PU, A167 profilli 95 PU yüksek performanslı boğaz nutringi olarak hidrolik silindirlerde kullanılır.
A167-056/1 PU ne işe yarar?
A167-056/1 PU, hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve yağın dışarı kaçmasını önler. Yüksek mukavemet serisi 95 PU malzemeden üretilen, yalnızca boğaz uygulamaları için nutringdir. Geniş ölçü yelpazesi sunar; ağır hizmet uygulamalarında kullanılabilir. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
A167-056/1 PU hangi mil / silindir çapına uyar?
Tabloya göre mil (piston kolu) çapı Ød = 56 mm, kanal dibi çapı ØD = 66 mm, keçe yüksekliği b = 6,8 mm, kanal genişliği B = 7,8 mm, montaj pahı uzunluğu C = 4,5 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
A167-056/1 PU için yüzey kalitesi nasıl olmalı?
Bu üründe keçenin kaydığı dinamik yüzey 56 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
A167-056/1 PU için izin verilen boşluk ne kadar?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A167-056/1 PU için keçe et kalınlığı (ØD − Ød) / 2 = 5 mm’dir. İzin verilen en büyük boşluk: 150 bar: 0,30 · 250 bar: 0,20 · 400 bar: 0,15.
Keçe kanala nasıl takılır?
Montajda dudakların yönü önemlidir: açık taraf her zaman basınçlı yağa bakmalıdır. Kapalı kanallarda keçe böbrek şeklinde bükülerek kanala alınır; keskin kenar ve dişlere temas etmemesi için mil ucunda montaj pahı bulunmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 4,5 mm, kanal genişliği B = 7,8 mm olmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -35/+110 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
