55x41x9 Nbr Ağır Hizmet Piston Keçesi (A103 055-041)

55x41x9 mm ölçüsündeki A103 055-041, A103 profilli 80 NBR/PTFE + BRONZ/POM ağır hizmet piston keçesi olarak hidrolik silindirlerde kullanılır.

A103 055-041 ne işe yarar?

55 mm silindir çapı için ağır hizmet piston keçesi olan A103 055-041, pistonun iki tarafı arasındaki sızıntıyı önler. İki termoplastik destek ringi, bir NBR ring ve bir bronz katkılı PTFE sızdırmazlık ringinden oluşur. Çift etkili hidrolik silindirlerde ağır çalışma şartları için tasarlanmıştır. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.

Sık sorulan sorular

Tablodaki ölçüler neyi gösterir?

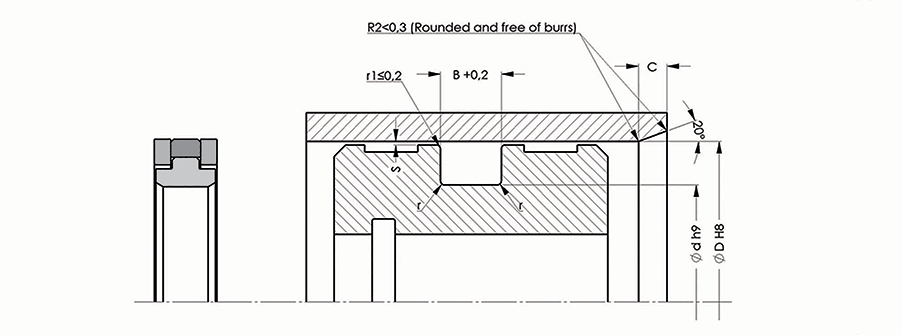

Tabloya göre silindir gömleği iç çapı ØD = 55 mm, piston kanal dibi çapı Ød = 41 mm, kanal genişliği B = 9 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.

A103 055-041 hangi şartlarda çalışır?

A103 profilinde tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 1.5 m/s; akışkan tipi: mineral Yağlar. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.

Ağır hizmet piston keçesi nasıl monte edilir?

Set parçaları teknik çizimdeki sıraya göre kanala yerleştirilir; destek ringleri basınç tarafının arkasına gelmelidir. Montaj öncesi tüm parçalar sistem yağıyla yağlanmalı, keskin kenarlardan korunmalıdır. Kanal genişliği tabloya göre B = 9 mm’dir.

Hangi keçelerle birlikte kullanılır?

Piston keçesinin iki yanında, pistonu gömlek içinde merkezleyen yataklama ringleri kullanılır. Aynı 55 mm silindir çapı için sitemizde A255-050, A251-050/4 yataklamaları bulunur.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -30/+105 °C sıcaklık aralığında kullanın.
• Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
• Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
• Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
• Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
