GDC-ÇB-55X25K (GDC), 25 mm rotlu ve 55 mm iç çaplı silindirlerde kullanılan çelik kep keçe takımıdır. Kepteki tüm sızdırmazlık elemanlarını tek seferde yenilemek için kullanılır; keçeler ALP markadır.
55x25 kep keçe takımı nerede kullanılır?
Keçe takımı, boğaz kepindeki aşınmış sızdırmazlık elemanlarını tek seferde yenilemek için kullanılır. Silindir rotundan yağ sızması, rotun üzerinde yağ filmi kalması veya silindirin yük altında kendiliğinden inmesi keçelerin değişme zamanının geldiğini gösterir.
Sık sorulan sorular
Keçe takımında hangi parçalar var?

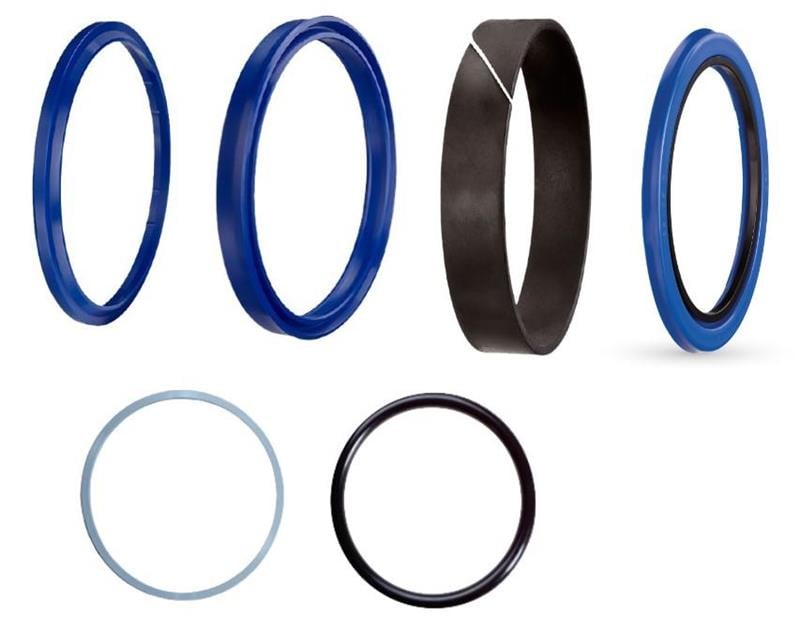

Bu takım 1. yataklama (25X29X9,5-1), nutring (25X35X6), toz keçesi (25x33x5/7), destek ringi (50,5X56X1,25), O-ring (50X3,53) parçalarından oluşur. Yataklama bantları rotu merkezler ve yanal yükü taşır. Nutring, rot üzerinde basınçlı yağı tutan ana sızdırmazlık elemanıdır. Toz keçesi, rot içeri girerken üzerindeki toz ve kiri sıyırır ve kirin silindire girmesini önler. Ölçüler GDC-ÇB-55X25 kepinin yuvalarına göre belirlenmiştir.
Keçeler ne zaman değiştirilmelidir?
Rottan yağ sızması, rot üzerinde ince yağ filmi kalması, silindirin yük altında kendiliğinden kayması ve toz keçesinin yırtılması değişim zamanının geldiğini gösterir. Bir keçe değiştirilirken takımın tamamını yenilemek önerilir; eski ve yeni keçeler farklı aşındığı için kısmi değişim kısa sürede yeni sızıntıya yol açar.
Keçeler nasıl takılmalıdır?
Eski keçeleri sökerken yuvaları sivri aletle çizmeyin. Yuvaları temizleyin, yeni keçeleri hidrolik yağla yağlayın ve dudak yönüne dikkat ederek takın: nutringin dudağı basınç (silindir içi) tarafına, toz keçesinin dudağı dışarıya bakmalıdır. Rot, keçelerden geçirilirken ucu pahlı ve yağlı olmalıdır.
Keçe takımı hangi basınca dayanır?
Keçenin dayanımı kepin ve silindirin çalışma koşullarıyla birlikte değerlendirilir. GDC-ÇB-55X25 çelik kep için katalogdaki çalışma basıncı 400 bar, çalışma sıcaklığı -30 °C / +105 °C'dir; tablodaki uyarıda belirtildiği gibi bu değerler standart sızdırmazlık elemanlarına göredir.
Kullanırken dikkat edilmesi gerekenler
- Eski keçeleri sökerken yuvaları sivri aletle çizmeyin.
- Yeni keçeleri takmadan önce hidrolik yağla yağlayın.
- Nutringin dudağı basınç tarafına, toz keçesinin dudağı dışarıya bakacak şekilde takın.
