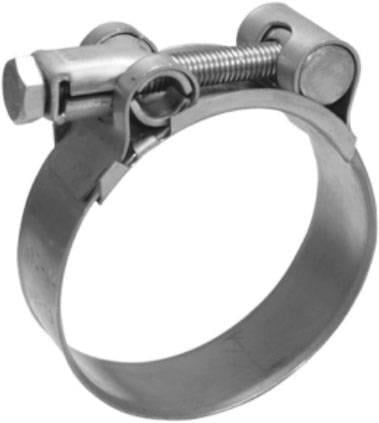

55 – 59 mm sıkma aralıklı, 25 mm bantlı cıvatalı kelepçe: KYZ 55-59 mm paslanmaz takviyeli kelepçe. Bant, cıvata ve somunu AISI 304 paslanmaz çeliktir.
Teknik özellikler
| Seri | Karyıldız KYZ/TW4, takviyeli paslanmaz kelepçe |
|---|
| Sıkma aralığı (Ø D) | 55 – 59 mm |
|---|
| Bant genişliği | 25 mm |
|---|
| Bant kalınlığı | 1 mm veya 1,20 mm |
|---|
| Bant malzemesi | AISI 304 paslanmaz çelik |
|---|
| Cıvata | M8, AISI 304 paslanmaz (krom) |
|---|
| Somun | AISI 304 paslanmaz |
|---|
| Ambalaj adedi | 50 adet |
|---|
| Kullanım | Yüksek basınçlı hidrolik ve pnömatik hortum bağlantıları |
|---|
Değerler Karyıldız ürün kataloğundan (s. 10-11) alınmıştır.
Nerelerde kullanılır?
Karyıldız takviyeli kelepçeler, yüksek basınçla çalışan hidrolik ve pnömatik sistemlerde kesin sızdırmazlık gereken yerler için tasarlanmıştır. Paslanmaz yapısı nedeniyle nemli, tuzlu ve kimyasal ortamlarda tercih edilir.
Sık sorulan sorular
Bant genişliği ne kadar?
Katalogda bu seri için bant genişliği 25 mm olarak verilir. Geniş bant, sıkma kuvvetini hortum yüzeyine daha geniş alana yayar; hortum kesilmeden yüksek basınca dayanır.
Hangi anahtarla sıkılır?
Katalogda bu seri için cıvata M8, AISI 304 paslanmaz (krom) olarak verilir. Somun da AISI 304 paslanmaz çeliktir. Sıkma, cıvata başından uygun ölçüde lokma veya yıldız anahtarla yapılır; katalogda sıkma torku verilmediğinden hortum üreticisinin önerisine uyulmalıdır.
Kelepçe ne kadar sağlam?
Katalogda bant kalınlığı 1 mm veya 1,20 mm olarak verilir. 25 mm genişlikteki bu kalın bant, cıvata sıkıldığında esnemeden hortumu çepeçevre sıkar.
Kelepçe hortumun neresine takılmalı?
Kelepçe, hortumun boru ya da nipel üzerine oturan bölümüne, hortum ucundan birkaç milimetre içeriye yerleştirilir. Cıvata gevşetilip kelepçe hortuma geçirilir, köprü hortum yüzeyine düz oturtulur ve cıvata kademeli olarak sıkılır. Sistem ilk kez ısındıktan sonra hortum oturacağı için kelepçenin bir kez daha kontrol edilmesi önerilir.
Kullanırken dikkat edilmesi gerekenler
- Sıkılacak dış çapın 55 – 59 mm aralığında olduğundan emin olun.
- Sistem ilk çalıştırıldıktan ve ısındıktan sonra kelepçeyi tekrar kontrol edin.
- Kelepçeyi hortumun yumuşamış ya da çatlamış bölümüne takmayın.
- Paslanmaz kelepçeyi galvanizli parçalarla aynı bağlantıda kullanırken temas korozyonuna dikkat edin.
