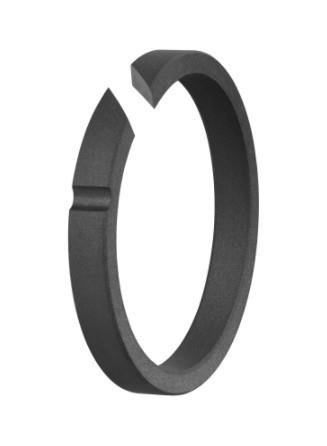

53x47x5,2 mm ölçüsündeki A303-053, A303 profilli PTFE+KARBON anti kontaminasyon piston keçesi olarak hidrolik silindirlerde kullanılır.
Anti kontaminasyon piston keçesi nerede kullanılır?
A303-053, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. Özel karbon katkılı PTFE alaşımından üretilen koruyucu keçedir. Yağdaki havadan kaynaklanan dizel etkisinin zararını kendi üzerinde karşılar. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre silindir gömleği iç çapı ØD = 53 mm, piston kanal dibi çapı Ød = 47 mm, kanal genişliği B = 5,2 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
Çalışma sıcaklığı ve hızı nedir?
A303 profilinde tabloya göre çalışma sıcaklığı -45/+220°C, kayma hızı en fazla 5 m/s; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
Bu üründe dinamik yüzey 53 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.8 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
A303-053 montajında nelere dikkat edilir?
Önce O-ring (enerjilendirici) kanala yerleştirilir, ardından PTFE ring üzerine takılır. PTFE ring takılırken genleştiği için montajdan sonra bir kalibrasyon kovanıyla eski çapına getirilmelidir. Kanal genişliği tabloya göre B = 5,2 mm’dir.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -45/+220°C aralığının dışına çıkmamalıdır.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
