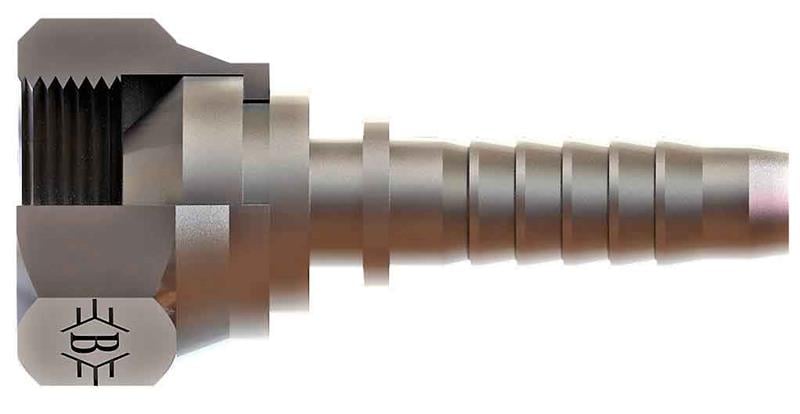

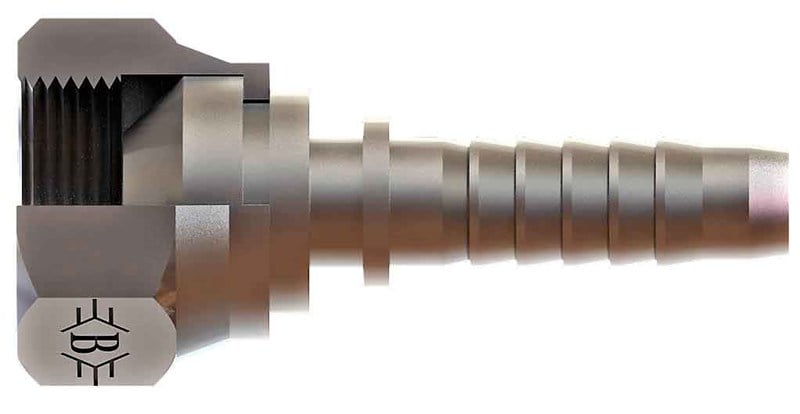

5/16 R1/4''-19 Bsp Somunlu Düz Rakor (SB-0813-RSD)

SB-0813-RSD, 5/16" (8 mm) hortum için 1/4" BSP bağlantılı OLC BSP somunlu düz rakor ürünüdür.

BSP somunlu düz rakor nerede kullanılır?

SB-0813-RSD, 5/16" (8 mm) hortumun ucuna preslenerek hortumu 1/4" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 5/16" (8 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1/4" BSP ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

SB-0813-RSD sızdırmazlığı nasıl sağlanır?

1/4" BSP bağlantı tarafında BSP 60° konik yapısı kullanılır. BSP somunlu rakorlar 60° koniğe oturur; somun dönerken gövde sabit kaldığı için hortum burulmadan bağlanır.

SB-0813-RSD montajında nelere dikkat edilir?

Bu rakor 5/16" (8 mm) ölçülü hortum içindir. Kesim sonrası hortum içi temizlenir, rakor ve soket yerleştirilip presleme yapılır. Pres çapı hortum ve soket tipine göre ayarlanmalıdır; yetersiz pres kaçağa, aşırı pres hortum hasarına yol açar.

SB-0813-RSD teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü R1/4-19, B 45,5, C 18,5, ØD 5,5, AA 17. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1/4" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
