5/16 R1/2''-14 Bsp Somunlu Düz Rakor (SB-0821-RSD)

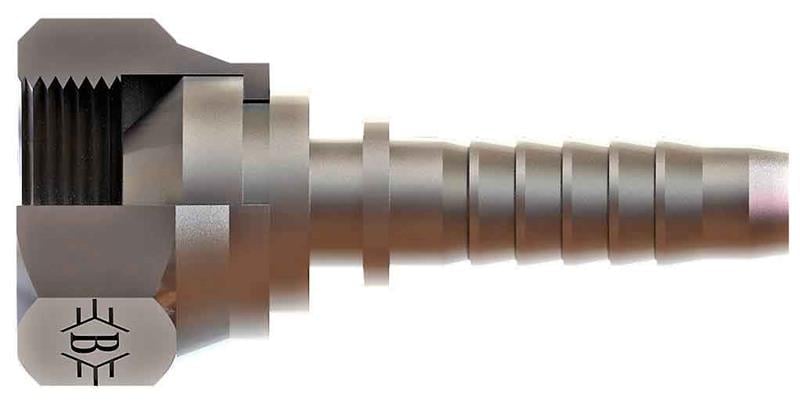

SB-0821-RSD, 5/16" (8 mm) hortum için 1/2" BSP bağlantılı OLC BSP somunlu düz rakor ürünüdür.

BSP somunlu düz rakor nerede kullanılır?

SB-0821-RSD, 5/16" (8 mm) hortumun ucuna preslenerek hortumu 1/2" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Düz gövdeli olduğu için hortum hattı bağlantı ekseninde devam eder. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

SB-0821-RSD hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 1/2" BSP ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

1/2" BSP ne anlama gelir?

1/2" BSP ölçüsündeki "-14" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

SB-0821-RSD sızdırmazlığı nasıl sağlanır?

1/2" BSP bağlantı tarafında BSP 60° konik yapısı kullanılır. 60° konik (içe havşa) BSP bağlantıda contaya gerek yoktur; sızdırmazlığı konik oturma yüzeyleri sağlar.

Tablodaki harfler neyi gösterir?

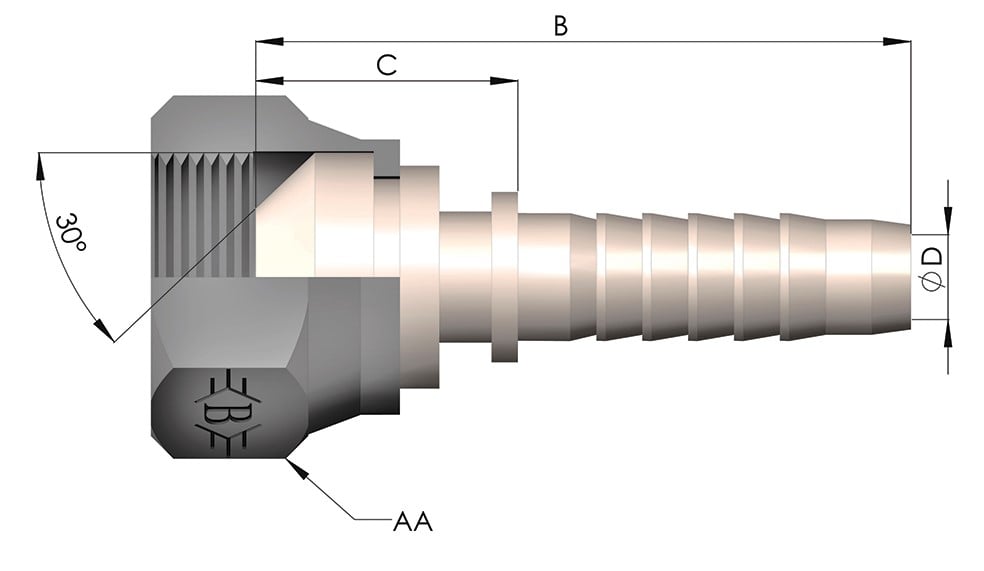

Tabloya göre Somun / Diş Ölçüsü R1/2-14, B 50, C 23, ØD 5,, AA 27. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
