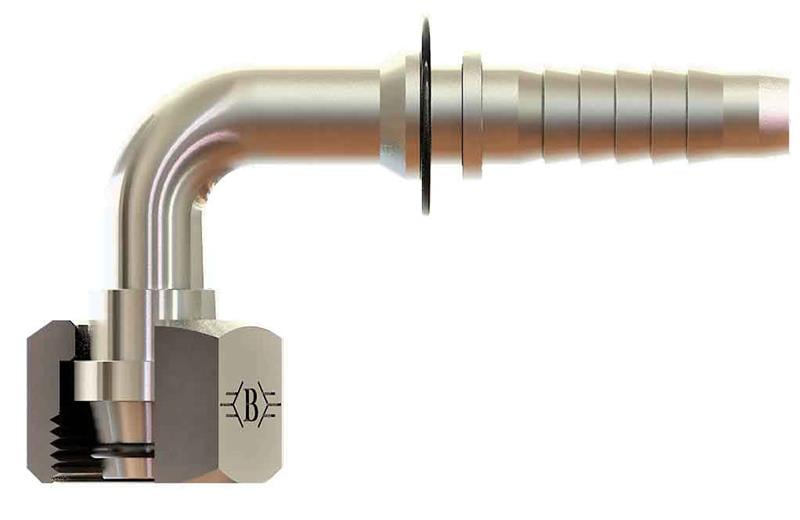

SB-0810-MSO90-S, 5/16" (8 mm) hortum için M18x1,5 bağlantılı OLC metrik somunlu 90° O-ringli rakor ürünüdür. S (ağır) seridir.
Metrik somunlu 90° O-ringli rakor nerede kullanılır?
SB-0810-MSO90-S, 5/16" (8 mm) hortumun ucuna preslenerek hortumu M18x1,5 bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 5/16" (8 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.
Sık sorulan sorular
Diş ölçüsü nasıl okunur?
M18x1,5: M harfi metrik dişi, 18 nominal çapı (mm), 1,5 diş adımını (mm) belirtir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
SB-0810-MSO90-S sızdırmazlığı nasıl sağlanır?
M18x1,5 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur. O-ringli tiplerde konik uç üzerindeki O-ring, metal temasa ek olarak elastik bir sızdırmazlık sağlar; titreşimli hatlarda sızıntı riskini azaltır.
S (ağır) seri ne anlama gelir?
Bu ürün S (ağır) seridir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-0810-MSO90-S teknik ölçüleri
Tabloya göre Somun / Diş Ölçüsü M18X1,5, B 55, C 29, D 34, ØD1 5,5, AA 22. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Presli hortumu kullanmadan önce basınç testinden geçirin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
