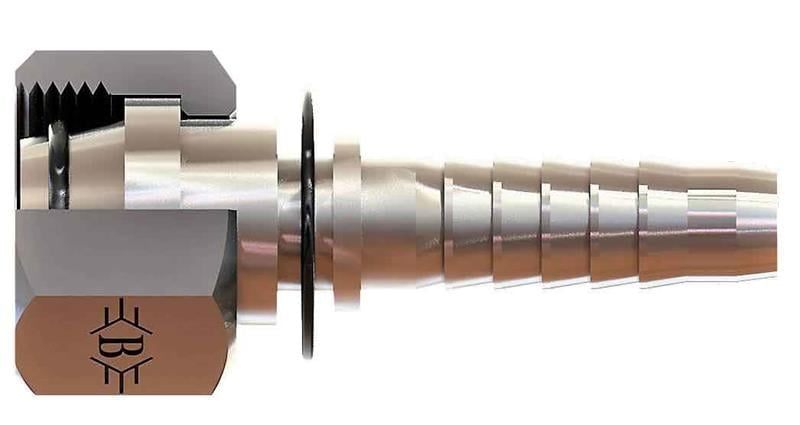

OLC SB-0808-MSOD-S: 5/16" (8 mm) hortum için M16x1,5 bağlantılı metrik somunlu düz O-ringli rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
Metrik somunlu düz O-ringli rakor ne için kullanılır?
SB-0808-MSOD-S, 5/16" (8 mm) hortumun ucuna preslenerek hortumu M16x1,5 bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 5/16" (8 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.
Sık sorulan sorular
M16x1,5 dişi nasıl tanınır?
M16x1,5 metrik diştir: 16 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-0808-MSOD-S ürününün M16x1,5 tarafı metrik 24° bağlantıdır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır. O-ringli tiplerde konik uç üzerindeki O-ring, metal temasa ek olarak elastik bir sızdırmazlık sağlar; titreşimli hatlarda sızıntı riskini azaltır.
S (ağır) seri ne anlama gelir?
Bu ürün S (ağır) seridir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-0808-MSOD-S ölçüleri nelerdir?
Tabloya göre Somun / Diş Ölçüsü M16X1,5, B 49, C 22,7, ØD 5,5, AA 19. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
