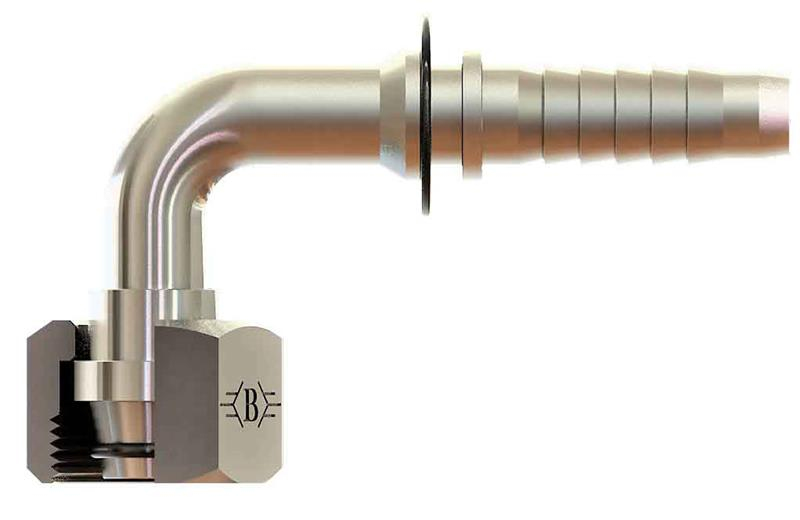

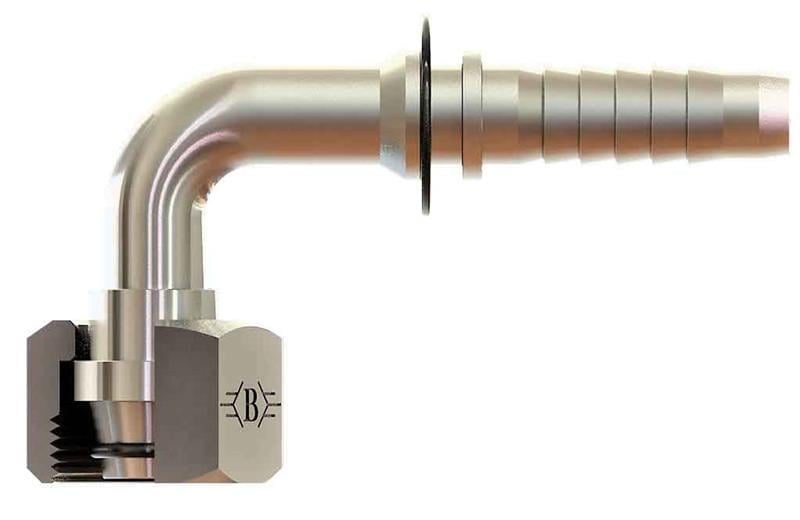

5/16" (8 mm) hortum için M16x1,5 bağlantılı SB-0810-MSO90-L kodlu metrik somunlu 90° O-ringli rakor, OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.
Metrik somunlu 90° O-ringli rakor nerede kullanılır?
SB-0810-MSO90-L, 5/16" (8 mm) hortumun ucuna preslenerek hortumu M16x1,5 bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.
Sık sorulan sorular
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bağlantı dişi M16x1,5 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-0810-MSO90-L ürününün M16x1,5 tarafı O-ringli metrik 24° bağlantıdır. Konik yüzeydeki O-ring, somun sıkıldığında karşı yuvaya bastırılır ve metal-metal temasın üzerine ikinci bir sızdırmazlık hattı oluşturur. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
SB-0810-MSO90-L montajında nelere dikkat edilir?
Bu rakor 5/16" (8 mm) ölçülü hortum içindir. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Montajdan sonra hortum içi temizlenmeli ve kapaklanarak saklanmalıdır.
Tablodaki harfler neyi gösterir?
Tabloya göre Somun / Diş Ölçüsü M16X1,5, B 55, C 29, D 32, ØD1 5,5, AA 19. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M16x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Hortumu rakor çıkışında keskin bükmeyin.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
