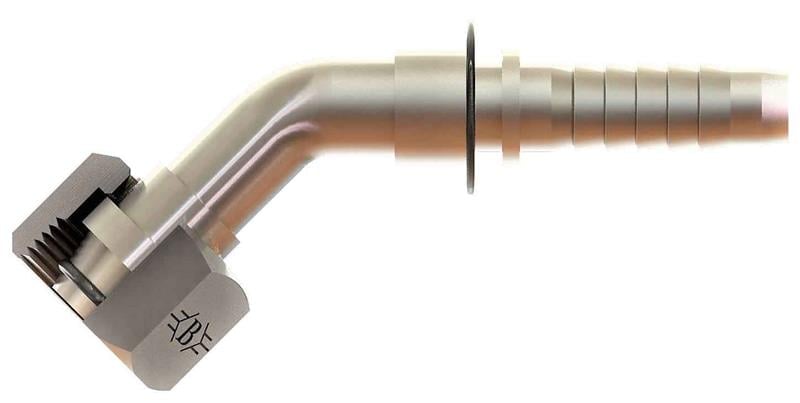

OLC SB-0810-MSO45-L: 5/16" (8 mm) hortum için M16x1,5 bağlantılı metrik somunlu 45° O-ringli rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.
SB-0810-MSO45-L ne işe yarar?
SB-0810-MSO45-L, 5/16" (8 mm) hortumun ucuna preslenerek hortumu M16x1,5 bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.
Sık sorulan sorular
M16x1,5 dişi nasıl tanınır?
M16x1,5 ifadesindeki 16 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
L (hafif) seri ne anlama gelir?
Bu ürün L (hafif) seridir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Somun, yüksük ve gövde aynı seriden seçilmelidir.
SB-0810-MSO45-L montajında nelere dikkat edilir?
Bu rakor 5/16" (8 mm) ölçülü hortum içindir. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Pres çapı hortum ve soket tipine göre ayarlanmalıdır; yetersiz pres kaçağa, aşırı pres hortum hasarına yol açar.
SB-0810-MSO45-L teknik ölçüleri
Tabloya göre Somun / Diş Ölçüsü M16X1,5, B 70, C 43, D 18, ØD1 5,5, AA 19. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
