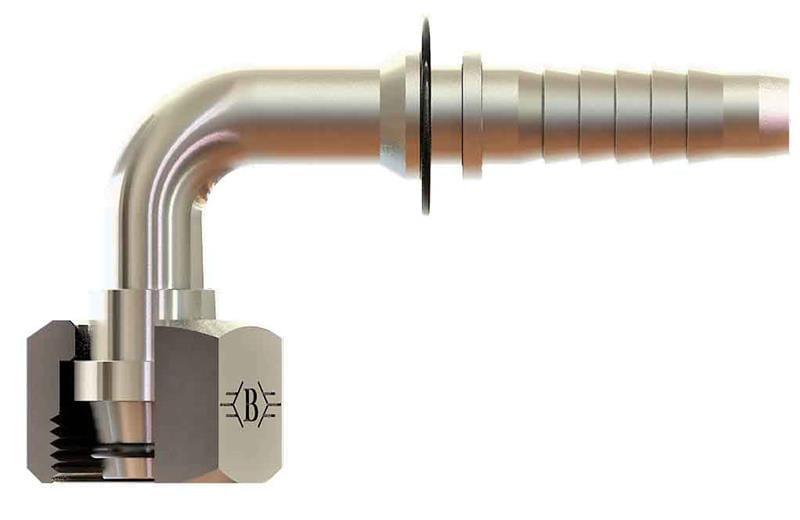

OLC SB-0808-MSO90-L: 5/16" (8 mm) hortum için M14x1,5 bağlantılı metrik somunlu 90° O-ringli rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
Metrik somunlu 90° O-ringli rakor ne için kullanılır?
SB-0808-MSO90-L, 5/16" (8 mm) hortumun ucuna preslenerek hortumu M14x1,5 bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 90° açılı gövdesi, hortumun dar alanlarda keskin bükülmeden yön değiştirmesini sağlar. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.
Sık sorulan sorular
M14x1,5 dişi nasıl tanınır?
M14x1,5 metrik diştir: 14 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
SB-0808-MSO90-L kodundaki "L" ne demek?
Bu ürün L (hafif) seridir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Rakor hortuma nasıl preslenir?
SB-0808-MSO90-L, 5/16" (8 mm) hortuma aynı ölçüdeki soketle birlikte preslenir. Rakor kuyruğu hortum içine, soket hortumun dışına yerleştirilir; ardından hortum presinde sıkılır. Montajdan sonra hortum içi temizlenmeli ve kapaklanarak saklanmalıdır.
SB-0808-MSO90-L teknik ölçüleri
Tabloya göre Somun / Diş Ölçüsü M14X1,5, B 55, C 29, D 32, ØD1 5,5, AA 17. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M14x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
