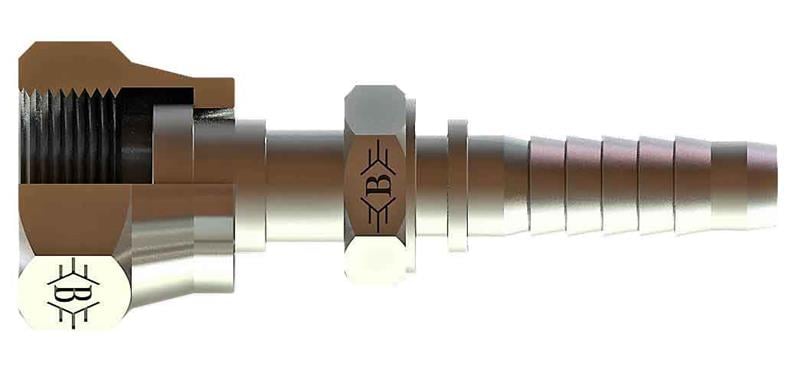

5/16 9/16-18 Orfs Somunlu Düz Rakor (SB-0814-OSD)

5/16" (8 mm) hortum için 9/16-18 ORFS bağlantılı SB-0814-OSD kodlu ORFS somunlu düz rakor, OLC hidrolik rakor serisindendir.

SB-0814-OSD ne işe yarar?

SB-0814-OSD, 5/16" (8 mm) hortumun ucuna preslenerek hortumu 9/16-18 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 5/16" (8 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

SB-0814-OSD sızdırmazlığı nasıl sağlanır?

SB-0814-OSD ürününün 9/16-18 ORFS tarafı ORFS bağlantıdır. ORFS uçta düz alın + O-ring yapısı vardır; O-ring kanalının temiz ve O-ringin hasarsız olması sızdırmazlık için belirleyicidir.

Hortum ölçüsü nasıl seçilir?

5/16" (8 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum iç çapı ile rakor kuyruk ölçüsü eşleşmelidir; hortumun basınç sınıfı da hattın basıncına uygun seçilmelidir.

SB-0814-OSD montajında nelere dikkat edilir?

5/16" (8 mm) hortum için SB-0814-OSD ile aynı nominal ölçüde soket kullanılır. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Pres çapı hortum ve soket tipine göre ayarlanmalıdır; yetersiz pres kaçağa, aşırı pres hortum hasarına yol açar.

SB-0814-OSD ölçüleri nelerdir?

Tabloya göre Somun / Diş Ölçüsü 9/16-18, B 54, C 27, ØD 5,5, AA 19. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (9/16-18 ORFS) ve bağlantı standardını montajdan önce kontrol edin.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
