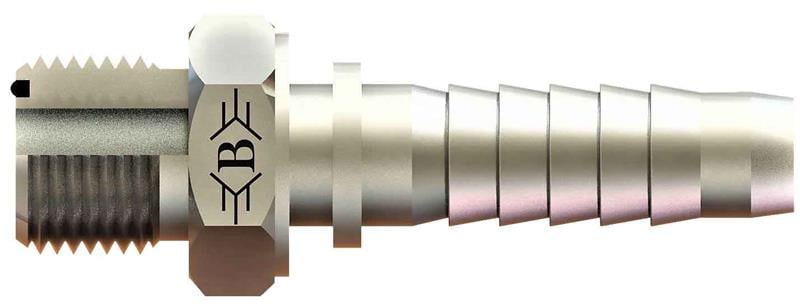

5/16" (8 mm) hortum için 9/16-18 ORFS bağlantılı SB-0814-OE kodlu ORFS erkek rakor, OLC hidrolik rakor serisindendir.
SB-0814-OE ne işe yarar?
SB-0814-OE, 5/16" (8 mm) hortumun ucuna preslenerek hortumu 9/16-18 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 5/16" (8 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.
Sık sorulan sorular
SB-0814-OE sızdırmazlığı nasıl sağlanır?
SB-0814-OE ürününün 9/16-18 ORFS tarafı ORFS bağlantıdır. ORFS sisteminde sızdırmazlık, düz alın yüzeyindeki O-ring ile sağlanır; konik bağlantılara göre titreşime ve aşırı sıkmaya daha toleranslıdır.
SB-0814-OE hangi hortuma uyar?
5/16" (8 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum çapı, hattın debisine göre akış hızını makul tutacak şekilde seçilir; rakor da aynı nominal ölçüde olmalıdır.
Rakor hortuma nasıl preslenir?
SB-0814-OE, 5/16" (8 mm) hortuma aynı ölçüdeki soketle birlikte preslenir. Rakor kuyruğu hortum içine, soket hortumun dışına yerleştirilir; ardından hortum presinde sıkılır. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.
Tablodaki harfler neyi gösterir?
Tabloya göre Somun / Diş Ölçüsü 9/16-18, B 53, C 26, ØD 5,5, AA 17. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
- Presli hortumu kullanmadan önce basınç testinden geçirin.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
