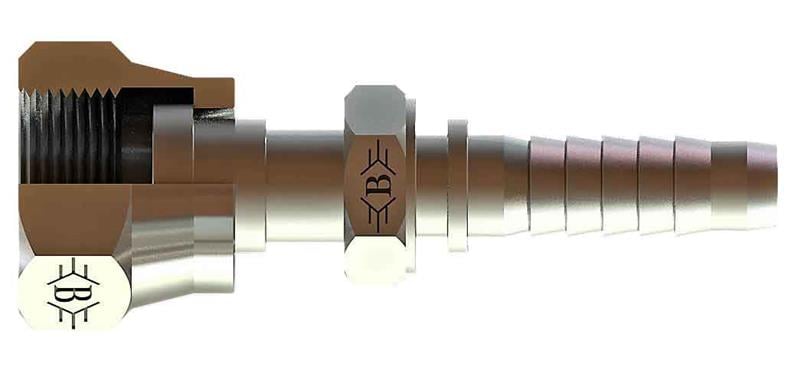

5/16 11/16-16 Orfs Somunlu Düz Rakor (SB-0817-OSD)

5/16" (8 mm) hortum için 11/16-16 ORFS bağlantılı SB-0817-OSD kodlu ORFS somunlu düz rakor, OLC hidrolik rakor serisindendir.

SB-0817-OSD ne işe yarar?

SB-0817-OSD, 5/16" (8 mm) hortumun ucuna preslenerek hortumu 11/16-16 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 5/16" (8 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.

Sık sorulan sorular

SB-0817-OSD için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 11/16-16 ORFS ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

11/16" UNF dişte inç başına 16 diş vardır; bu yüzden tabloda 11/16-16 olarak yazılır. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-0817-OSD sızdırmazlığı nasıl sağlanır?

SB-0817-OSD ürününün 11/16-16 ORFS tarafı ORFS bağlantıdır. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

Hortum rakoru nasıl takılır?

5/16" (8 mm) hortum için SB-0817-OSD ile aynı nominal ölçüde soket kullanılır. Rakor kuyruğu hortum içine, soket hortumun dışına yerleştirilir; ardından hortum presinde sıkılır. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
