5/16 11/16-16 Orfs Somunlu 90° Rakor (SB-0817-OS90)

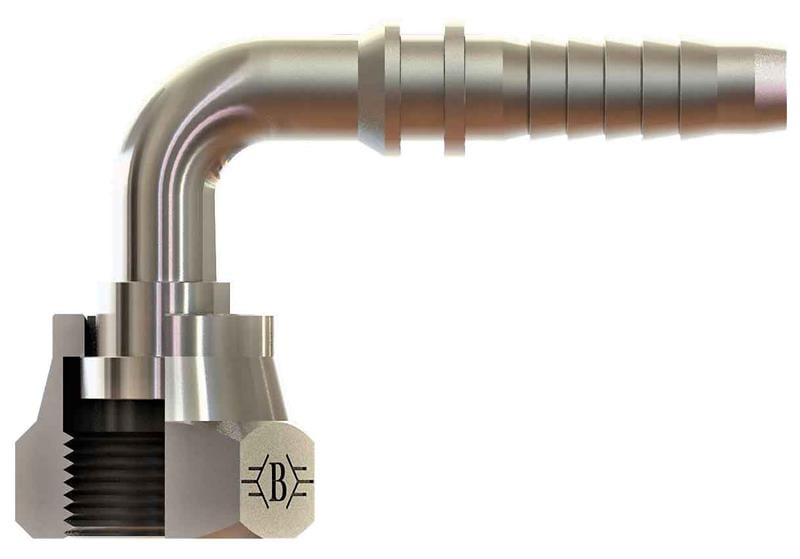

SB-0817-OS90, 5/16" (8 mm) hortum için 11/16-16 ORFS bağlantılı OLC ORFS somunlu 90° rakor ürünüdür.

SB-0817-OS90 ne işe yarar?

SB-0817-OS90, 5/16" (8 mm) hortumun ucuna preslenerek hortumu 11/16-16 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

11/16-16 ORFS dişi nasıl tanınır?

11/16-16 ORFS, inç ölçülü ince adımlı Amerikan dişidir; 11/16" çapta inç başına 16 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Hortum ölçüsü nasıl seçilir?

5/16" (8 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.

Hortum rakoru nasıl takılır?

5/16" (8 mm) hortum için SB-0817-OS90 ile aynı nominal ölçüde soket kullanılır. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Pres çapı hortum ve soket tipine göre ayarlanmalıdır; yetersiz pres kaçağa, aşırı pres hortum hasarına yol açar.

SB-0817-OS90 teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü 11/16-16, B 56, C 29, D 29, ØD 5,5, AA 22. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Hortumu rakor çıkışında keskin bükmeyin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
