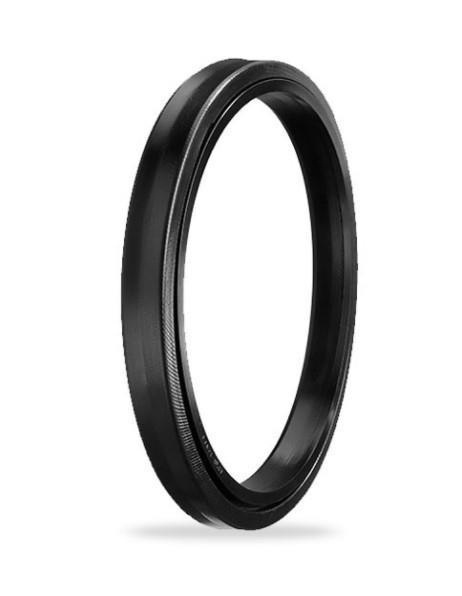

50x65x11 mm ölçüsündeki A156-050/4, A156 profilli 80 NBR / Bezli NBR / POM bezli boğaz keçesi olarak hidrolik silindirlerde kullanılır.
Bezli boğaz keçesi nerede kullanılır?
A156-050/4, hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve yağın dışarı kaçmasını önler. Pamuklu beze emprenye edilmiş NBR ile NBR malzemenin birlikte kalıplanmasıyla üretilir; POM destek ringi bulunur. Boğaz uygulamaları için tasarlanmıştır; POM destek ringi akmaya karşı direnç sağlar. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
50x65x11 ölçüsü nasıl okunur?
Tabloya göre mil (piston kolu) çapı Ød = 50 mm, kanal dibi çapı ØD = 65 mm, keçe yüksekliği b = 9,9 mm, kanal genişliği B = 11 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
Bu üründe keçenin kaydığı dinamik yüzey 50 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.8 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Akma boşluğu nedir, ne kadar olmalı?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A156-050/4 için keçe et kalınlığı (ØD − Ød) / 2 = 7,5 mm’dir. İzin verilen en büyük boşluk: 150 bar → 0,4; 250 bar → 0,3; 400 bar → 0,2.
Bezli boğaz keçesi nasıl monte edilir?
Montajda dudakların yönü önemlidir: açık taraf her zaman basınçlı yağa bakmalıdır. Kapalı kanallarda keçe böbrek şeklinde bükülerek kanala alınır; keskin kenar ve dişlere temas etmemesi için mil ucunda montaj pahı bulunmalıdır. Kanal genişliği tabloya göre B = 11 mm’dir. İç çapı 40 mm’den küçük ölçülerde parçalı (açılabilir) keçe kanalı önerilir.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
- İç çapı 40 mm’den küçük ölçülerde parçalı (açılabilir) keçe kanalı önerilir.
