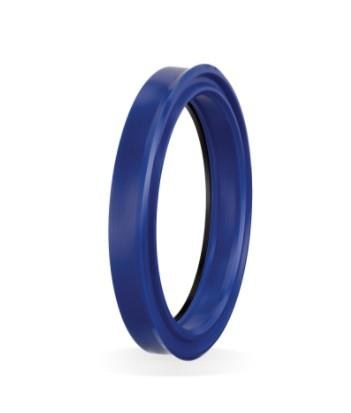

A187-050/4 PU, 50x65x10 mm ölçülü ALP boğaz nutringi ürünüdür; malzemesi 92 PU / POM.
Boğaz nutringi ne için kullanılır?
50 mm mil için boğaz nutringi olan A187-050/4 PU, yağın dışarı kaçmasını önler. PU nutring ve POM destek ringinden oluşan, dar kanallar için tasarlanmış boğaz nutringidir. Düşük basınçlarda iyi sızdırmazlık sağlar; kapalı kanallara kolay takılır. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
Boğaz nutringi kaç bar basınca dayanır?
50x65x10 ölçüsündeki bu keçede tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -40/+100 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
A187-050/4 PU için dinamik yüzey, 50 mm mil (piston kolu) yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
A187-050/4 PU için izin verilen boşluk ne kadar?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A187-050/4 PU için keçe et kalınlığı (ØD − Ød) / 2 = 7,5 mm’dir. İzin verilen en büyük boşluk: 150 bar → 250; S Max (mm) bar → 1,0.
Silindirde keçe düzeni nasıl olmalı?
Boğaz keçesi tek başına yeterli değildir: mili merkezleyen bir yataklama ve dış kiri tutan bir toz keçesiyle birlikte kullanılır. Sitemizde aynı 50 mm mil çapı için toz keçesi olarak A201-050 PU, A202-050; yataklama olarak A256-050/1, A256-050/3 bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -40/+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
