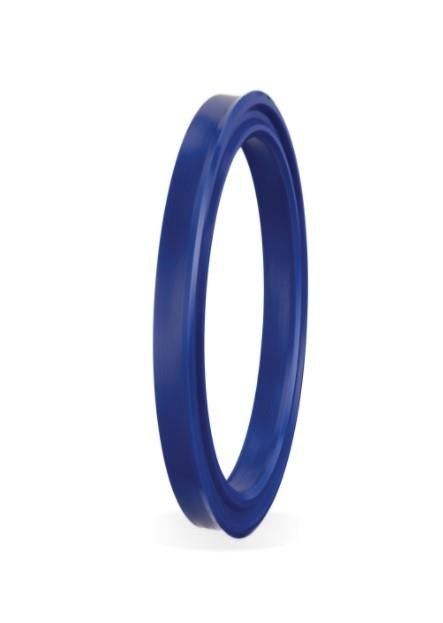

50x65x10 Boğaz Nutring (A158-050/3 PU)

A158-050/3 PU, 50x65x10 mm ölçülü ALP boğaz nutringi ürünüdür; malzemesi 92 PU.

A158-050/3 PU ne işe yarar?

A158-050/3 PU, hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve yağın dışarı kaçmasını önler. Özel dudak formuna sahip, dar kanallar için tasarlanmış PU boğaz nutringidir. Kapalı (tek parça) kanallara montajı kolaydır. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.

Sık sorulan sorular

A158-050/3 PU hangi şartlarda çalışır?

A158 profilinde tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -40/+100 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.

A158-050/3 PU için yüzey kalitesi nasıl olmalı?

Bu üründe keçenin kaydığı dinamik yüzey 50 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.

Akma boşluğu nedir, ne kadar olmalı?

Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A158-050/3 PU için keçe et kalınlığı (ØD − Ød) / 2 = 7,5 mm’dir. İzin verilen en büyük boşluk: 150 bar: 0,35 · 250 bar: 0,25 · 400 bar: 0,20.

Silindirde keçe düzeni nasıl olmalı?

Boğaz keçesi tek başına yeterli değildir: mili merkezleyen bir yataklama ve dış kiri tutan bir toz keçesiyle birlikte kullanılır. Sitemizde aynı 50 mm mil çapı için toz keçesi olarak A208-050, A208-050/3; yataklama olarak A255-050/3, A255-050/1 bulunur.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -40/+100 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
• Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
