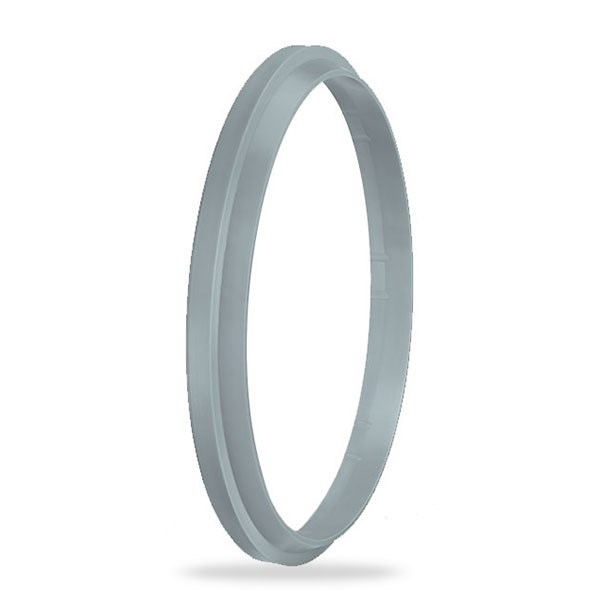

50x62x9/5,7 Ağır Hizmet Toz Keçesi (A206-050/5)

ALP A206-050/5: A206 profilli 50x62x9/5,70 ağır hizmet toz keçesi.

Ağır hizmet toz keçesi ne için kullanılır?

Hidrolik silindirlerin kapağında, mil girişinde kullanılan bu ağır hizmet toz keçesi, dışarıdaki toz, kir ve nemin silindire girmesini engeller. TPE malzemeden üretilen ağır hizmet kazıyıcı tip toz keçesidir. Özellikle açık alanda çalışan iş makinesi silindirleri için tasarlanmıştır; hafif hizmet silindirlerinde de kullanılabilir. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.

Sık sorulan sorular

50x62x9/5,70 ölçüsü nasıl okunur?

Tabloya göre mil çapı Ød = 50 mm, kanal dibi çapı ØD1 = 62 mm, kapak ağız çapı ØD2 = 55,5 mm, keçe yüksekliği H = 9 mm, kanal genişliği B = 6 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.

A206-050/5 hangi malzemeden üretilir?

Malzeme tabloda TPE olarak verilmiştir. TPE (termoplastik elastomer) esnek ve aşınmaya dayanıklıdır. Bu malzemeyle ürünün çalışma sıcaklığı -40/+120 °C.

Mil ve kanal yüzey pürüzlülüğü ne olmalı?

Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.

Ağır hizmet toz keçesi nasıl monte edilir?

Toz keçesi dudağı dışarıya, kirli tarafa bakacak şekilde takılır. Kapalı kanallarda keçe bükülerek yerleştirilir; dudağın kesilmemesi için mil ucunda pah olmalıdır. Kanal genişliği tabloya göre B = 6 mm’dir.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -40/+120 °C sıcaklık aralığında kullanın.
• Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
• Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
