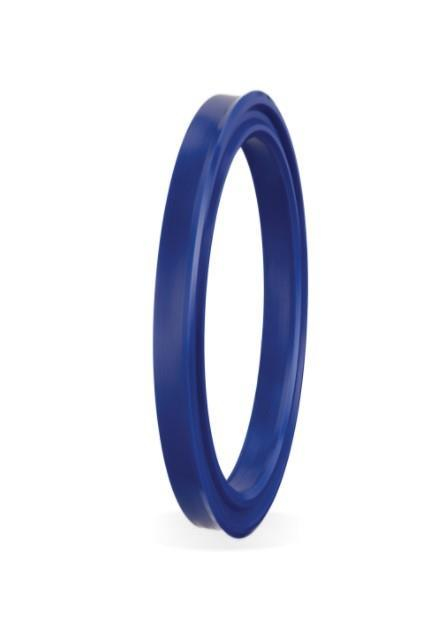

A158-050 PU, 50x62x8,6 mm ölçülü ALP boğaz nutringi ürünüdür; malzemesi 92 PU.
Boğaz nutringi ne için kullanılır?
Hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılan bu boğaz nutringi, yağın dışarı kaçmasını önler. Özel dudak formuna sahip, dar kanallar için tasarlanmış PU boğaz nutringidir. Kapalı (tek parça) kanallara montajı kolaydır. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
50x62x8,6 ölçüsü nasıl okunur?
Tabloya göre mil (piston kolu) çapı Ød = 50 mm, kanal dibi çapı ØD = 62 mm, keçe yüksekliği b = 8,6 mm, kanal genişliği B = 9,6 mm, montaj pahı uzunluğu C = 4,5 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
Malzemenin avantajı nedir?
A158-050 PU 92 PU malzemeden üretilir. 92 Shore A sertlik, keçenin basınç altındaki akma direncini etkiler. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur. Bu malzemeyle ürünün çalışma sıcaklığı -40/+100 °C.
Akma boşluğu nedir, ne kadar olmalı?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A158-050 PU için keçe et kalınlığı (ØD − Ød) / 2 = 6 mm’dir. İzin verilen en büyük boşluk: 150 bar: 0,35 · 250 bar: 0,25 · 400 bar: 0,20.
A158-050 PU ile birlikte hangi parçalar kullanılır?
Tipik boğaz düzeni: yataklama + boğaz keçesi (gerekirse önünde ön basınç ringi) + toz keçesi. Sitemizde aynı 50 mm mil çapı için toz keçesi olarak A208-050/2 PU, A202-050/1; yataklama olarak A255-050, A251-050 bulunur.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -40/+100 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
