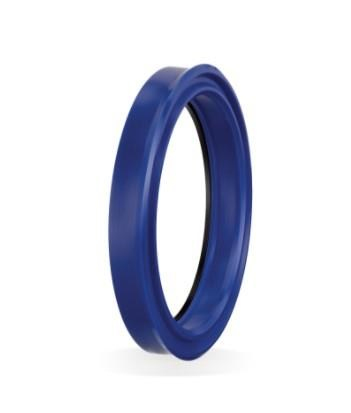

50x62x8 Pu Boğaz Nutring (A187-050 PU)

ALP A187-050 PU: A187 profilli 50x62x8 boğaz nutringi. Çalışma basıncı 400 bar.

A187-050 PU ne işe yarar?

A187-050 PU, hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve yağın dışarı kaçmasını önler. PU nutring ve POM destek ringinden oluşan, dar kanallar için tasarlanmış boğaz nutringidir. İkinci dinamik dudak daha ince yağ filmi bırakır ve partikülleri tutar. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.

Sık sorulan sorular

A187-050 PU hangi malzemeden üretilir?

Malzeme tabloda 92 PU / POM olarak verilmiştir. Baştaki 92, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur; POM (polyasetal) sert ve rijit bir termoplastiktir; destek ringi olarak keçenin boşluğa akmasını önler. Bu malzemeyle ürünün çalışma sıcaklığı -40/+100 °C.

Mil ve kanal yüzey pürüzlülüğü ne olmalı?

Bu üründe keçenin kaydığı dinamik yüzey 50 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.

Basınca göre izin verilen boşluk nedir?

Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A187-050 PU için keçe et kalınlığı (ØD − Ød) / 2 = 6 mm’dir. İzin verilen en büyük boşluk: 150 bar → 250; S Max (mm) bar → 1,0.

Boğaz nutringi nasıl monte edilir?

Montajda dudakların yönü önemlidir: açık taraf her zaman basınçlı yağa bakmalıdır. Kapalı kanallarda keçe böbrek şeklinde bükülerek kanala alınır; keskin kenar ve dişlere temas etmemesi için mil ucunda montaj pahı bulunmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 5 mm, kanal genişliği B = 9 mm olmalıdır.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -40/+100 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
• Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
