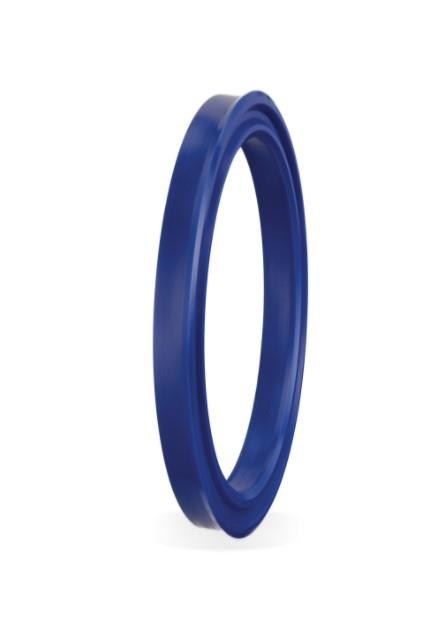

ALP A158-050/4 PU: A158 profilli 50x62x8 boğaz nutringi. Çalışma basıncı 400 bar.
Boğaz nutringi ne için kullanılır?
50 mm mil için boğaz nutringi olan A158-050/4 PU, yağın dışarı kaçmasını önler. Özel dudak formuna sahip, dar kanallar için tasarlanmış PU boğaz nutringidir. Düşük basınçlarda da iyi sızdırmazlık sağlar. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
A158-050/4 PU hangi mil / silindir çapına uyar?
Tabloya göre mil (piston kolu) çapı Ød = 50 mm, kanal dibi çapı ØD = 62 mm, keçe yüksekliği b = 8 mm, kanal genişliği B = 9 mm, montaj pahı uzunluğu C = 4,5 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Yüzey pürüzlülüğü neden önemlidir?
A158-050/4 PU için dinamik yüzey, 50 mm mil (piston kolu) yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
Basınca göre izin verilen boşluk nedir?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A158-050/4 PU için keçe et kalınlığı (ØD − Ød) / 2 = 6 mm’dir. İzin verilen en büyük boşluk: 150 bar: 0,35 · 250 bar: 0,25 · 400 bar: 0,20.
A158 ile diğer profiller arasındaki fark nedir?
Özel dudak formuna sahip, dar kanallar için tasarlanmış PU boğaz nutringidir. Düşük basınçlarda da iyi sızdırmazlık sağlar. Kapalı (tek parça) kanallara montajı kolaydır. Aynı profilde bu ölçüye en yakın A158-050/2 PU (50x60x10) ve A158-050 PU (50x62x8,6) ürünleri de bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -40/+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
