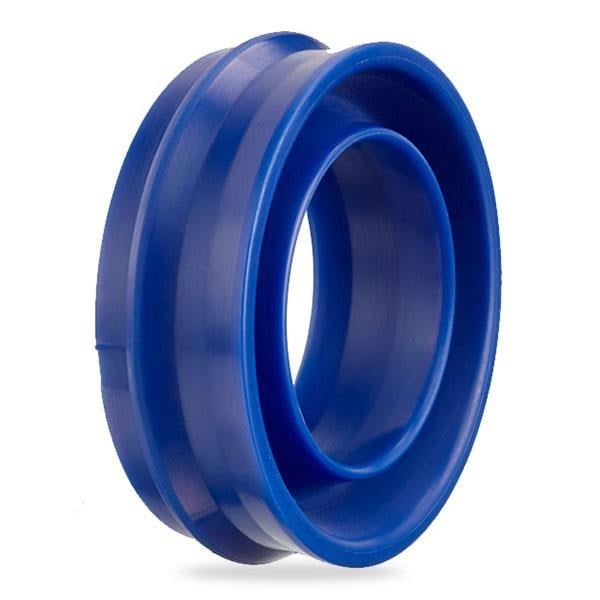

50x60x10,4 Pnömatik Toz Boğaz Keçesi (A852-050 PU)

ALP A852-050 PU: A852 profilli 50x60x10,4 pnömatik toz-boğaz keçesi. Çalışma basıncı 16 bar.

Pnömatik toz-boğaz keçesi nerede kullanılır?

Pnömatik silindirlerin boğaz (piston kolu) bölümünde kullanılan bu pnömatik toz-boğaz keçesi, havanın dışarı kaçmasını önler. Pnömatik silindirlerde hem boğaz keçesi hem toz keçesi görevi yapan kombine PU keçedir. Pnömatik otomasyon, paketleme ve montaj makinelerindeki silindirlerde kullanılır.

Sık sorulan sorular

A852-050 PU hangi mil / silindir çapına uyar?

Tabloya göre mil (piston kolu) çapı Ød = 50 mm, kanal dibi çapı ØD = 60 mm, kanal genişliği B = 8,6 mm, yükseklik 13 mm. Diğer harflerin yerleri teknik çizimde gösterilir.

Pnömatik toz-boğaz keçesi kaç bar basınca dayanır?

A852 profilinde tabloya göre çalışma basıncı 16 bar, çalışma sıcaklığı -30/+80 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmamış Hava. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.

A852-050 PU hangi malzemeden üretilir?

Malzeme tabloda 92 PU olarak verilmiştir. 92 değeri malzemenin Shore A sertliğidir. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur. Bu malzemeyle ürünün çalışma sıcaklığı -30/+80 °C.

Pnömatik toz-boğaz keçesi nasıl monte edilir?

Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 8,6 mm’dir.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -30/+80 °C sıcaklık aralığında kullanın.
• Çalışma basıncı sınırı (16 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
• Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
• Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
