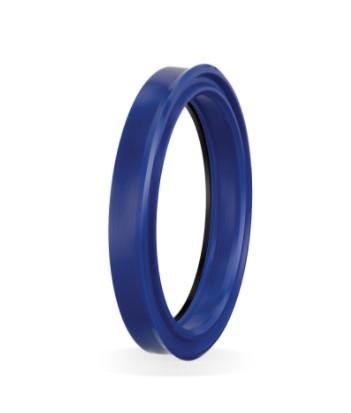

50x60x10 mm ölçüsündeki A187-050/3 PU, A187 profilli 92 PU / POM boğaz nutringi olarak hidrolik silindirlerde kullanılır.
Boğaz nutringi ne için kullanılır?
A187-050/3 PU, hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve yağın dışarı kaçmasını önler. PU nutring ve POM destek ringinden oluşan, dar kanallar için tasarlanmış boğaz nutringidir. İkinci dinamik dudak daha ince yağ filmi bırakır ve partikülleri tutar. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
A187-050/3 PU hangi mil / silindir çapına uyar?
Tabloya göre mil (piston kolu) çapı Ød = 50 mm, kanal dibi çapı ØD = 60 mm, keçe yüksekliği b = 10 mm, kanal genişliği B = 11 mm, montaj pahı uzunluğu C = 4,5 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
Malzemenin avantajı nedir?
A187-050/3 PU 92 PU / POM malzemeden üretilir. 92 Shore A sertlik, keçenin basınç altındaki akma direncini etkiler. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur; POM (polyasetal) sert ve rijit bir termoplastiktir; destek ringi olarak keçenin boşluğa akmasını önler. Bu malzemeyle ürünün çalışma sıcaklığı -40/+100 °C.
Boğaz nutringi nasıl monte edilir?
Montajda dudakların yönü önemlidir: açık taraf her zaman basınçlı yağa bakmalıdır. Kapalı kanallarda keçe böbrek şeklinde bükülerek kanala alınır; keskin kenar ve dişlere temas etmemesi için mil ucunda montaj pahı bulunmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 4,5 mm, kanal genişliği B = 11 mm olmalıdır.
A187 hangi durumda tercih edilir?
PU nutring ve POM destek ringinden oluşan, dar kanallar için tasarlanmış boğaz nutringidir. Düşük basınçlarda iyi sızdırmazlık sağlar; kapalı kanallara kolay takılır. İkinci dinamik dudak daha ince yağ filmi bırakır ve partikülleri tutar. Aynı profilde bu ölçüye en yakın A187-050/1 PU (50x60x7) ve A187-050 PU (50x62x8) ürünleri de bulunur.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -40/+100 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
