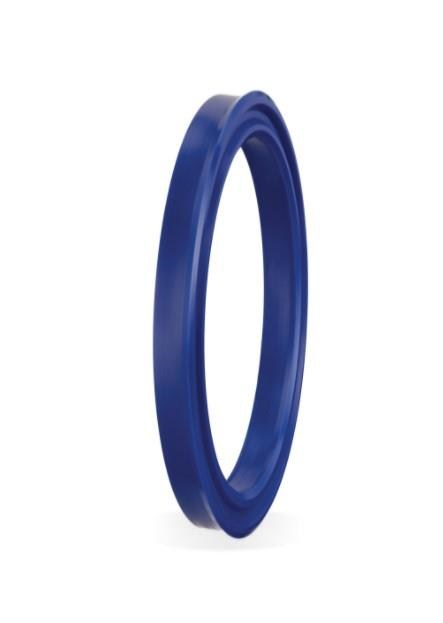

50x60x10 Boğaz Nutring (A158-050/2 PU)

50x60x10 mm ölçüsündeki A158-050/2 PU, A158 profilli 92 PU boğaz nutringi olarak hidrolik silindirlerde kullanılır.

Boğaz nutringi nerede kullanılır?

50 mm mil için boğaz nutringi olan A158-050/2 PU, yağın dışarı kaçmasını önler. Özel dudak formuna sahip, dar kanallar için tasarlanmış PU boğaz nutringidir. Düşük basınçlarda da iyi sızdırmazlık sağlar. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.

Sık sorulan sorular

A158-050/2 PU hangi mil / silindir çapına uyar?

Tabloya göre mil (piston kolu) çapı Ød = 50 mm, kanal dibi çapı ØD = 60 mm, keçe yüksekliği b = 10 mm, kanal genişliği B = 11 mm, montaj pahı uzunluğu C = 4 mm. Diğer harflerin yerleri teknik çizimde gösterilir.

92 PU ne demek?

Malzeme tabloda 92 PU olarak verilmiştir. 92 değeri malzemenin Shore A sertliğidir. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur. Bu malzemeyle ürünün çalışma sıcaklığı -40/+100 °C.

Boğaz nutringi nasıl monte edilir?

Keçe, sızdırmazlık dudakları basınç tarafına bakacak şekilde kanala yerleştirilir. Keçe ve yüzeyler montajdan önce sistemde kullanılan yağla yağlanmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 4 mm, kanal genişliği B = 11 mm olmalıdır.

A158 profilinin özelliği nedir?

Özel dudak formuna sahip, dar kanallar için tasarlanmış PU boğaz nutringidir. Düşük basınçlarda da iyi sızdırmazlık sağlar. Kapalı (tek parça) kanallara montajı kolaydır. Aynı profilde bu ölçüye en yakın A158-050/1 PU (50x60x7) ve A158-050/4 PU (50x62x8) ürünleri de bulunur.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -40/+100 °C sıcaklık aralığında kullanın.
• Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
• Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
• Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
• Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
