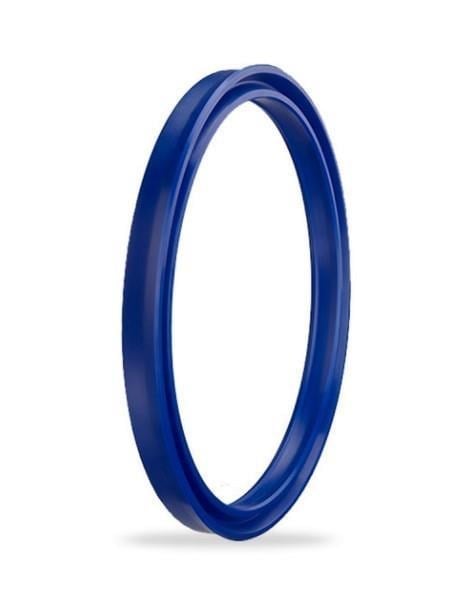

50x58x8 Boğaz Nutring (A154-050/6 PU)

ALP A154-050/6 PU: A154 profilli 50x58x8 boğaz nutringi. Çalışma basıncı 400 bar.

Boğaz nutringi ne için kullanılır?

50 mm mil için boğaz nutringi olan A154-050/6 PU, yağın dışarı kaçmasını önler. İç dudağı kısa, çift dinamik dudaklı tek parçalı PU nutringdir; yalnızca boğaz uygulamaları içindir. İkinci dinamik dudak mil üzerinde daha ince yağ filmi bırakır ve dışarıdan gelen partiküllerin silindire girmesini zorlaştırır. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.

Sık sorulan sorular

A154-050/6 PU hangi malzemeden üretilir?

Malzeme tabloda 92 PU olarak verilmiştir. 92 değeri malzemenin Shore A sertliğidir. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur. Bu malzemeyle ürünün çalışma sıcaklığı -40/+100 °C.

Yüzey pürüzlülüğü neden önemlidir?

A154-050/6 PU için dinamik yüzey, 50 mm mil (piston kolu) yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.

A154-050/6 PU için izin verilen boşluk ne kadar?

Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A154-050/6 PU için keçe et kalınlığı (ØD − Ød) / 2 = 4 mm’dir. İzin verilen en büyük boşluk: 150 bar: 0,30 · 250 bar: 0,20 · 400 bar: 0,15.

Keçe kanala nasıl takılır?

Keçe, sızdırmazlık dudakları basınç tarafına bakacak şekilde kanala yerleştirilir. Keçe ve yüzeyler montajdan önce sistemde kullanılan yağla yağlanmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 4 mm, kanal genişliği B = 9 mm olmalıdır.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -40/+100 °C sıcaklık aralığında kullanın.
• Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
• Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
• Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
• Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
