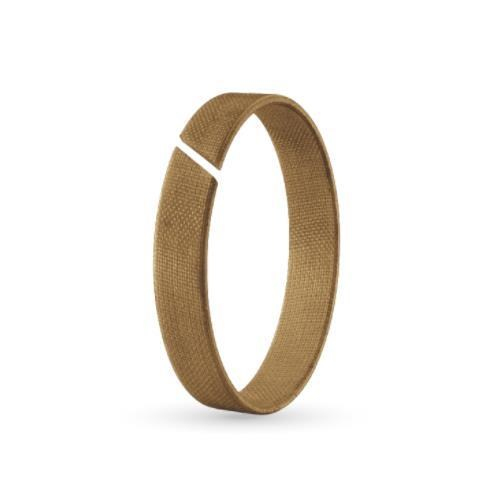

50x55x9,7 Fenolik Resin Yataklama (A256-050)

50x55x9,7 mm ölçüsündeki A256-050, A256 profilli Fenolik Resin fenolik reçine yataklama olarak hidrolik silindirlerde kullanılır.

A256-050 ne işe yarar?

A256-050, hidrolik silindirlerin piston ve boğazında kullanılır ve yan yükleri taşır ve hareketli parçayı merkezler. Polimer elyafla desteklenmiş fenolik reçine kompozitten form verilerek üretilir. Yük taşıma kapasitesi, aşınma ve korozyon dayanımı yüksektir; ölçü kararlılığı iyidir. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.

Sık sorulan sorular

50x55x9,7 ölçüsü nasıl okunur?

Tabloya göre iç çap 50 mm, dış çap 55 mm, keçe yüksekliği b = 9,5 mm, yataklama genişliği B = 9,7 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.

Çalışma sıcaklığı ve hızı nedir?

A256 profilinde tabloya göre çalışma sıcaklığı -30/+120°C, kayma hızı en fazla 1.00 m/s; akışkan tipi: mineral Yağlar. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.

Yüzey pürüzlülüğü neden önemlidir?

Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤2.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.

Fenolik reçine yataklama nasıl monte edilir?

Yataklama kanala takılırken kesik uçların arasında ısıl genleşme için boşluk bırakılmalıdır. Keçe 50 mm iç ve 55 mm dış çaplı kanala göre ölçülendirilmiştir.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+120°C aralığının dışına çıkmamalıdır.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Yataklamanın kanal içinde dönmeden ve sıkışmadan oturduğunu kontrol edin.
• Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
