50x55x5,6 Fenolik Resin Yataklama (A256-050/3)

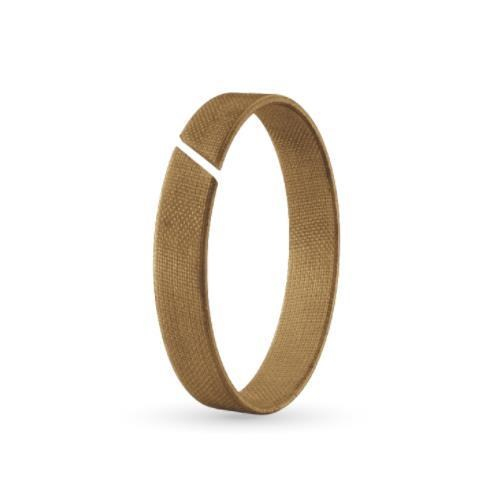

ALP A256-050/3: A256 profilli 50x55x5,6 fenolik reçine yataklama.

Fenolik reçine yataklama ne için kullanılır?

Hidrolik silindirlerin piston ve boğazında kullanılan bu fenolik reçine yataklama, yan yükleri taşır ve hareketli parçayı merkezler. Polimer elyafla desteklenmiş fenolik reçine kompozitten form verilerek üretilir. Yük taşıma kapasitesi, aşınma ve korozyon dayanımı yüksektir; ölçü kararlılığı iyidir. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.

Sık sorulan sorular

A256-050/3 hangi mil / silindir çapına uyar?

Tabloya göre iç çap 50 mm, dış çap 55 mm, keçe yüksekliği b = 5,4 mm, yataklama genişliği B = 5,6 mm. Diğer harflerin yerleri teknik çizimde gösterilir.

A256-050/3 hangi şartlarda çalışır?

A256-050/3 için tabloya göre çalışma sıcaklığı -30/+120°C, kayma hızı en fazla 1.00 m/s; akışkan tipi: mineral Yağlar. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.

A256-050/3 için yüzey kalitesi nasıl olmalı?

Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤2.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.

A256-050/3 ile birlikte hangi parçalar kullanılır?

Yataklamalar piston ve boğaz keçeleriyle birlikte kullanılır; yan yükleri taşıyarak keçelerin yalnızca sızdırmazlık görevi yapmasını sağlar. 50 mm mil çapında boğaz keçesi olarak sitemizde A162-050 PU, A157-050/4 PU bulunur.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+120°C aralığının dışına çıkmamalıdır.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Aşınmış yataklamayı zamanında değiştirin; aksi halde keçeler yan yük alarak hasar görür.
• Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
