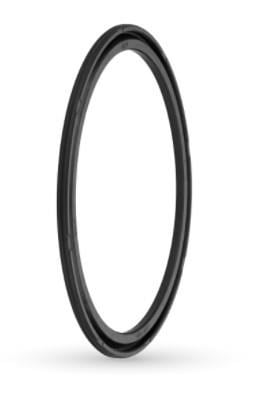

50x41x2,5 Pnömatik Piston Keçesi (A803-050)

50x41x2,5 mm ölçüsündeki A803-050, A803 profilli 70 NBR pnömatik piston keçesi olarak pnömatik silindirlerde kullanılır.

Pnömatik piston keçesi ne için kullanılır?

A803-050, pnömatik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. Özellikle kısa stroklu pnömatik silindirler için tasarlanmış NBR piston keçesidir. Hava ile çalışan silindir ve aktüatörlerde kullanılır.

Sık sorulan sorular

Tablodaki ölçüler neyi gösterir?

Tabloya göre silindir gömleği iç çapı ØD = 50 mm, piston kanal dibi çapı Ød = 41 mm, keçe yüksekliği b = 2,5 mm, kanal genişliği B = 3 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.

Çalışma basıncı ve sıcaklığı nedir?

A803 profilinde tabloya göre çalışma basıncı 12 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmış hava. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.

Malzemenin avantajı nedir?

50x41x2,5 ölçüsündeki bu pnömatik piston keçesi için kullanılan malzeme: 70 NBR. 70 değeri malzemenin Shore A sertliğidir. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.

A803-050 montajında nelere dikkat edilir?

Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 3 mm’dir.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (12 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Montajdan önce keçeyi pnömatiğe uygun gresle yağlayın.
• Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
