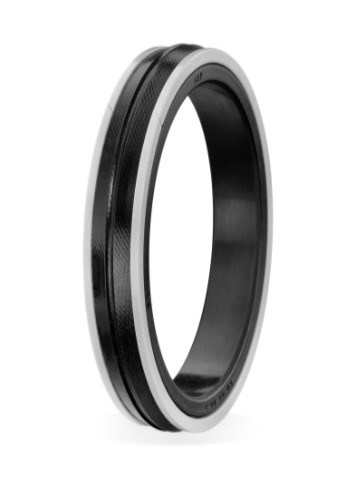

A112 050-038, 50x38x14,5 mm ölçülü ALP bezli piston keçesi ürünüdür; malzemesi 80 NBR/BEZLİ NBR/POM.
Bezli piston keçesi nerede kullanılır?
A112 050-038, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. İki POM destek ringi ve dinamik yüzeyi bezle güçlendirilmiş bir NBR ringden oluşan 3 parçalı settir. Madencilik ekipmanları, metal endüstrisi ve iş makinelerinde yaygındır. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
50x38x14,5 ölçüsü nasıl okunur?
Tabloya göre silindir gömleği iç çapı ØD = 50 mm, piston kanal dibi çapı Ød = 38 mm, kanal genişliği B = 14,5 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
Bezli piston keçesi kaç bar basınca dayanır?
A112 profilinde tabloya göre çalışma basıncı 500 bar, çalışma sıcaklığı -30/+105°C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.
Malzemenin avantajı nedir?
Malzeme tabloda 80 NBR/BEZLİ NBR/POM olarak verilmiştir. Baştaki 80, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. Bezli NBR, kumaşla güçlendirilmiş NBR olup aşınmaya ve şok yüklere karşı dayanımı yüksektir; POM (polyasetal) sert ve rijit bir termoplastiktir; destek ringi olarak keçenin boşluğa akmasını önler. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105°C.
Yüzey pürüzlülüğü neden önemlidir?
Bu üründe dinamik yüzey 50 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+105°C aralığının dışına çıkmamalıdır.
- Basınç sınırını (500 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
