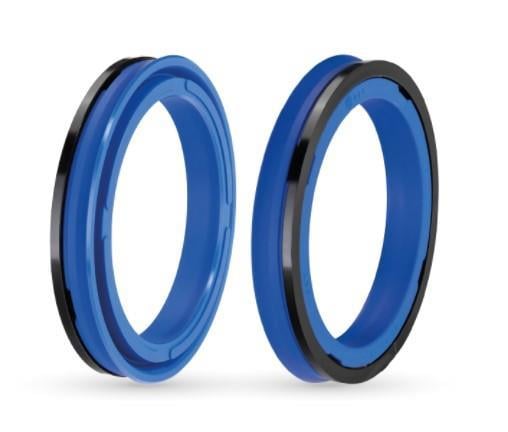

50x35x11 mm ölçüsündeki A108-050 PU, A108 profilli 92 PU / POM piston nutringi olarak hidrolik silindirlerde kullanılır.
Piston nutringi ne için kullanılır?
Hidrolik silindirlerin pistonunda kullanılan bu piston nutringi, pistonun iki tarafı arasındaki sızıntıyı önler. Dış dudağı kısa PU nutring ve POM destek ringinden oluşan piston nutringidir. Hidrostatik basınç oluşumunu engelleyen özel kanallara sahiptir. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
A108-050 PU hangi mil / silindir çapına uyar?
Tabloya göre silindir gömleği iç çapı ØD = 50 mm, piston kanal dibi çapı Ød = 35 mm, kanal genişliği B = 11 mm, montaj pahı uzunluğu C = 4 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
A108-050 PU hangi şartlarda çalışır?
A108-050 PU için tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -40/+100 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.
Basınca göre izin verilen boşluk nedir?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A108-050 PU için keçe et kalınlığı (ØD − Ød) / 2 = 7,5 mm’dir. İzin verilen en büyük boşluk: 100 bar → 150; Smax(mm) bar → 1,0.
Keçe kanala nasıl takılır?
Keçe, sızdırmazlık dudakları basınç tarafına bakacak şekilde kanala yerleştirilir. Keçe ve yüzeyler montajdan önce sistemde kullanılan yağla yağlanmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 4 mm, kanal genişliği B = 11 mm olmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -40/+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
