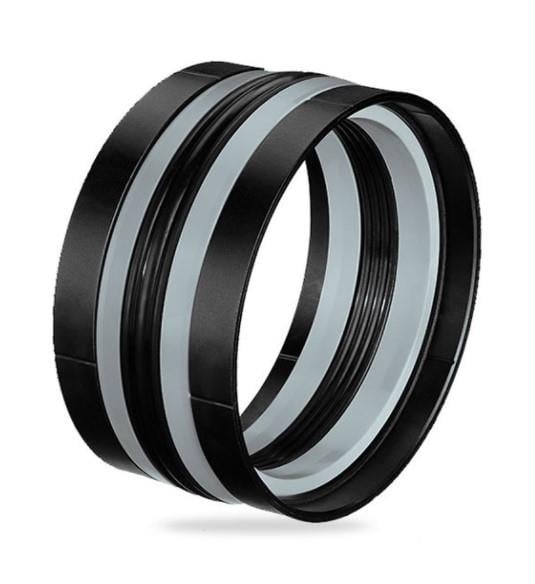

A109 050-034, 50x34x32 mm ölçülü ALP ağır hizmet kompakt set ürünüdür; malzemesi 80 NBR/TFE/POM+CAM ELYAF.
Ağır hizmet kompakt set ne için kullanılır?
Hidrolik silindirlerin pistonunda kullanılan bu ağır hizmet kompakt set, pistonun iki tarafı arasındaki sızıntıyı önler. V formlu; 1 NBR ring, 2 TPE ring ve 2 cam elyaflı POM ringden oluşur. TPE destek ringleri sayesinde 0–700 bar aralığında akma boşluğu olmadan çalışabilen ağır hizmet piston keçesidir. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre silindir gömleği iç çapı ØD = 50 mm, piston kanal dibi çapı Ød = 34 mm, kanal genişliği B = 32 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
A109 050-034 hangi şartlarda çalışır?
A109 050-034 için tabloya göre çalışma basıncı 700 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.
A109 050-034 hangi malzemeden üretilir?
Malzeme tabloda 80 NBR/TFE/POM+CAM ELYAF olarak verilmiştir. Baştaki 80, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir; POM (polyasetal) sert ve rijit bir termoplastiktir; destek ringi olarak keçenin boşluğa akmasını önler. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.
Yüzey pürüzlülüğü neden önemlidir?
Bu üründe dinamik yüzey 50 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤4.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (700 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
