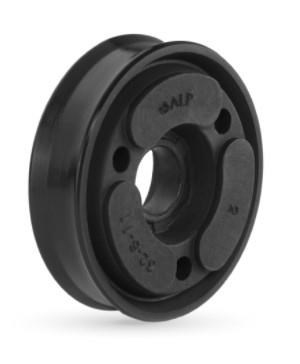

50x10x14 Pnömatik Piston Keçesi (A805-050)

ALP A805-050: A805 profilli 50x10x14 pnömatik piston keçesi. Çalışma basıncı 12 bar.

Pnömatik piston keçesi nerede kullanılır?

50 mm silindir çapı için pnömatik piston keçesi olan A805-050, pistonun iki tarafı arasındaki sızıntıyı önler. Alüminyum pul ile NBR’nin kalıplanmasıyla üretilen, piston başı gerektirmeyen kendinden yastıklamalı çift etkili keçedir. Montajı kolay ve aşınmaya dayanıklıdır. Hava ile çalışan silindir ve aktüatörlerde kullanılır.

Sık sorulan sorular

50x10x14 ölçüsü nasıl okunur?

Tabloya göre silindir gömleği iç çapı ØD = 50 mm, piston kanal dibi çapı Ød = 10 mm, keçe yüksekliği b = 10 mm, kanal genişliği B = 14 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.

A805-050 hangi şartlarda çalışır?

A805-050 için tabloya göre çalışma basıncı 12 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmış hava. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.

A805-050 hangi malzemeden üretilir?

Malzeme tabloda 70 NBR / Alüminyum olarak verilmiştir. Baştaki 70, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.

Keçe kanala nasıl takılır?

Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 14 mm’dir. Uzun stroklu silindirlerde kullanılması önerilmez.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (12 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
• Uzun stroklu silindirlerde kullanılması önerilmez.
• Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
