50x10x10 Tek Etkili Pnömatik Piston Keçesi (A804-050)

ALP A804-050: A804 profilli 50x10x10 tek etkili pnömatik piston keçesi. Çalışma basıncı 12 bar.

Tek etkili pnömatik piston keçesi nerede kullanılır?

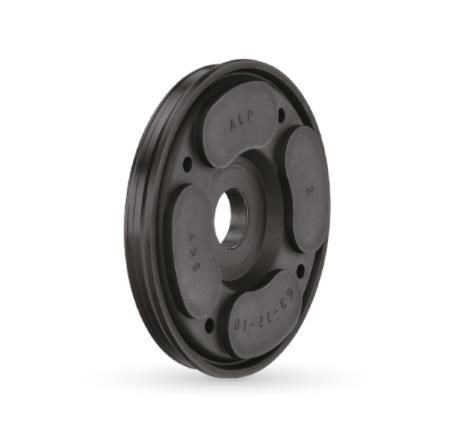

50 mm silindir çapı için tek etkili pnömatik piston keçesi olan A804-050, pistonun iki tarafı arasındaki sızıntıyı önler. Alüminyum pul ile NBR’nin kalıplanmasıyla üretilen, piston başı gerektirmeyen kendinden yastıklamalı keçedir. Montajı kolay ve aşınmaya dayanıklıdır. Pnömatik otomasyon, paketleme ve montaj makinelerindeki silindirlerde kullanılır.

Sık sorulan sorular

50x10x10 ölçüsü nasıl okunur?

Tabloya göre silindir gömleği iç çapı ØD = 50 mm, piston kanal dibi çapı Ød = 10 mm, keçe yüksekliği b = 8 mm, kanal genişliği B = 10 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.

Tek etkili pnömatik piston keçesi nasıl monte edilir?

Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 10 mm’dir. Uzun stroklu silindirlerde kullanılması önerilmez.

A804 ile diğer profiller arasındaki fark nedir?

Alüminyum pul ile NBR’nin kalıplanmasıyla üretilen, piston başı gerektirmeyen kendinden yastıklamalı keçedir. Montajı kolay ve aşınmaya dayanıklıdır. Aynı profilde bu ölçüye en yakın A804-040 (40x8x8,5) ve A804-063 (63x12x10) ürünleri de bulunur.

A804-050 tek etkili mi çift etkili mi?

Tek etkili keçe yalnızca bir yönden gelen basınca karşı sızdırmazlık sağlar. Çift etkili silindirlerde iki adet, sırt sırta kullanılması gerekir.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -30/+105 °C sıcaklık aralığında kullanın.
• Çalışma basıncı sınırı (12 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
• Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
• Uzun stroklu silindirlerde kullanılması önerilmez.
• Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
