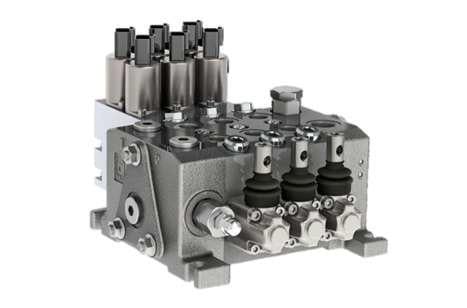

3 kollu dilimli kumanda valfi: Akon S53, 3/8" BSP bağlantılı. Ayarlanabilir ana emniyet valfi gövdeye takılı gelir.
Teknik özellikler
| Seri / model | Akon S50 · S53, dilimli (seksiyonel) kumanda valfi |
|---|
| Kol (dilim) sayısı | 3 (üçlü) |
|---|
| Nominal debi | 50 lt/dk |
|---|
| Maks. çalışma basıncı | 315 bar · seri devrede 250 bar |
|---|
| Maks. tank hattı basıncı | 30 bar |
|---|
| Bağlantı (BSP) | P G 1/2 · A-B G 3/8 · T G 1/2 · CO G 1/2 |
|---|
| Sürgü çapı | Ø13 mm, değiştirilebilir, sertleştirilmiş krom kaplama |
|---|
| Devre | paralel (standart), seri ve tandem |
|---|
| Yük tutma çek valfi | Her dilimde var |
|---|
| K / L ölçüsü | 164,7 / 215 mm |
|---|
| Ağırlık | 13,3 kg (standart konfigürasyon) |
|---|
| Gövde / keçeler | Yüksek dayanımlı döküm gövde · NBR keçeler |
|---|
| Yağ sıcaklığı | −20 / +80 °C |
|---|
| Viskozite | 10 – 75 cSt |
|---|
| Yağ temizliği | En fazla NAS 1638 sınıf 10 · ISO 4406 19/16 · filtre β10 ≥ 75 |
|---|
Değerler Akon Hidrolik'in S50 ürün föyünden ve ürün sayfasından (akon.com.tr) alınmıştır.
S53 hangi makinelerde kullanılır?
S50, kompakt ve simetrik yapılı, açık merkezli bir dilimli kumanda valfidir; küçük ve orta boy mobil makinelerde, tarım ekipmanlarında ve hidrolik güç ünitelerinde birden fazla silindir ya da motoru kumanda etmek için kullanılır. Açık ve kapalı merkezli hidrolik sistemlerde kullanılabilir.
Sık sorulan sorular
Sürgü çapı kaç mm?
Sürgüler Ø13 mm çapında, sertleştirilmiş ve krom kaplıdır; birbirinin yerine takılabilir. Föyde geniş bir sürgü tipi seçeneği yer alır; sürgü tipi siparişte kodlanır.
Pnömatik veya uzaktan kumandalı versiyonu var mı?
S50 için manuel, pnömatik, elektro-pnömatik, hidrolik, elektro-hidrolik, elektro-hidrolik oransal, giriş oransal, mekanik joystick ve halat (kablo) kumanda seçenekleri vardır.
Carry-over (CO) çıkışı ne işe yarar?
S50 standart olarak açık merkezlidir; carry-over ve kapalı merkez seçenekleri vardır. Carry-over (CO) çıkışı (G 1/2), boştaki pompa yağını tanka değil ikinci bir valfe aktarmak içindir. Yük algılamalı (LS) sistemler için opsiyon bulunur.
Paralel, seri ve tandem devre farkı nedir?
S50 serisinde paralel (standart), seri ve tandem devre seçenekleri vardır. Paralel devrede bütün kollar pompa hattından beslenir; birden fazla kol açıldığında yağ en düşük yükteki fonksiyona gider. Seri devrede bir dilimin dönüşü sonrakini besler, böylece fonksiyonlar aynı anda ama düşük basınçla çalışır.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncını 315 bar sınırının üzerine çıkarmayın; seri devrede sınır 250 bar'dır.
- Pompa debisi 50 lt/dk nominal debiyi sürekli aşmamalıdır.
- Yağ sıcaklığının +80 °C'yi geçmesine izin vermeyin.
- Valfi düz bir yüzeye monte edin; eğri yüzey gövdeyi gerer ve sürgünün sıkışmasına yol açar.
- Emniyet valfi ayarını manometre bağlıyken yapın.
