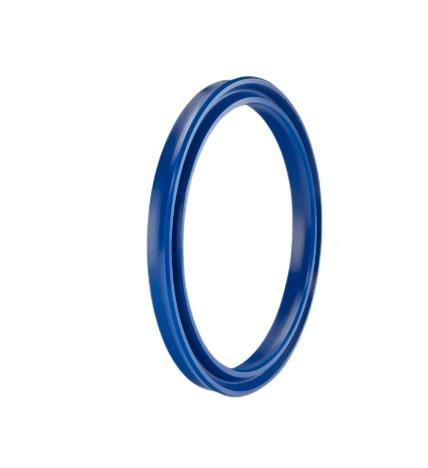

ALP A102-050/5 PU: A102 profilli 50,8x41,27x7,14 piston nutringi. Çalışma basıncı 400 bar.
Piston nutringi ne için kullanılır?
Hidrolik silindirlerin pistonunda kullanılan bu piston nutringi, pistonun iki tarafı arasındaki sızıntıyı önler. Dış sızdırmazlık dudağı daha kısa tasarlanmış tek parçalı nutringdir; yalnızca piston uygulamaları içindir. NBR ve PU olarak iki malzemede üretilir; PU seçeneği daha yüksek basınca çıkar. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre silindir gömleği iç çapı ØD = 50,8 mm, piston kanal dibi çapı Ød = 41,27 mm, keçe yüksekliği b = 7,14 mm, kanal genişliği B = 8,14 mm, montaj pahı uzunluğu C = 4 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
A102-050/5 PU için izin verilen boşluk ne kadar?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A102-050/5 PU için keçe et kalınlığı (ØD − Ød) / 2 = 4,76 mm’dir. İzin verilen en büyük boşluk: 150 bar: 0,30 · 250 bar: 0,20 · 400 bar: 0,15.
Piston nutringi nasıl monte edilir?
Keçe, sızdırmazlık dudakları basınç tarafına bakacak şekilde kanala yerleştirilir. Keçe ve yüzeyler montajdan önce sistemde kullanılan yağla yağlanmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 4 mm, kanal genişliği B = 8,14 mm olmalıdır.
Hangi keçelerle birlikte kullanılır?
Piston keçesinin iki yanında, pistonu gömlek içinde merkezleyen yataklama ringleri kullanılır. Aynı 50,8 mm silindir çapı için sitemizde A251-044/4 yataklamaları bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -40/+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
