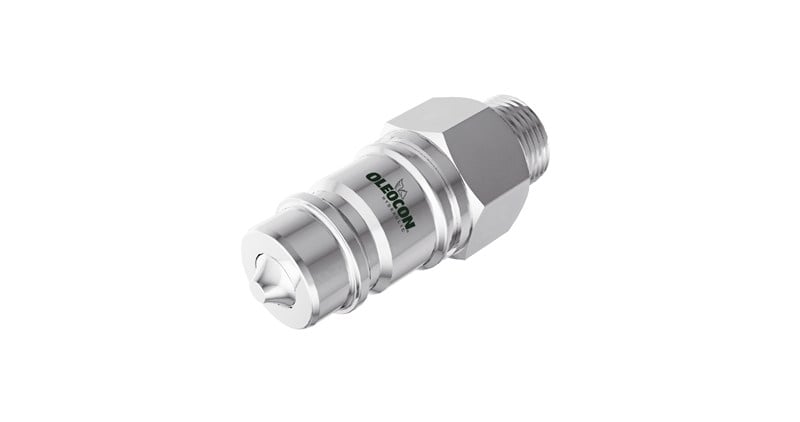

QCA-50B-M42L, hidrolik hortum veya boruyu yağ kaybetmeden hızlıca ayırıp birleştirmek için kullanılan erkek otomatik rakordur. Oleocon QCA serisinin 50 gövde (ISO 7241-A) modelidir ve Ø42 mm hafif seri (42L) metrik boru bağlantıya sahiptir. En fazla 100 bar çalışma basıncında, 757 l/dk nominal debiyle çalışır. Erkek parça (nipel) genellikle ataşman veya hortum ucuna takılır ve dişi kaplinin içine itildiğinde kilitlenir.
50 gövde erkek kaplin nerede kullanılır?
En büyük QCA ölçüsüdür. Yağ transferi, tank dolum/boşaltım, büyük dönüş hatları ve soğutma devreleri gibi çok yüksek debili, düşük basınçlı hatlar içindir. Yüksek basınçlı iş hatlarında kullanılmamalıdır. Metrik hafif seri (L) boru bağlantısı sayesinde çelik boru, araya rakor koymadan doğrudan kapline bağlanır. Makine üzerindeki borulu hatlarda tercih edilir.
Sık sorulan sorular
QCA-50B-M42L hangi parçaya takılır?
50 gövde ölçüsündeki ISO 7241-A dişi kaplin gövdesine (QCA-50A serisi) takılır. Birleşen uçlar aynı gövdede standarttır; dişi tarafın bağlantı dişi farklı olabilir. Örneğin QCA-50A-M42L bu parçayla birleşir. Farklı gövde ölçüsü veya ISO 7241-B (QCB) serisi dişi parça ile birleşmez.
Metrik "42L" (hafif seri) bağlantı ne demek, hangi boruyla kullanılır?
42L, dış çapı 42 mm olan çelik boruya bağlanan hafif seri (L) metrik boru bağlantısıdır; somun dişi M52x2. Bu bağlantılar 24° konik ve kesme halkalıdır (DIN 2353 / ISO 8434-1). Hafif seri, aynı boru çapındaki ağır seriye (S) göre daha düşük basınçlı hatlar içindir. Boru dış çapı ile seri harfi mutlaka eşleşmelidir: 42L somunu 42S boruya takılmaz.
Popetli otomatik rakor nasıl çalışır?
Hem dişi hem erkek parçanın içinde yay baskılı birer popet (konik valf) vardır. Parçalar ayrıyken yay popeti yuvasına bastırır ve hat kapanır; bu yüzden hortum söküldüğünde yağ boşalmaz. Erkek parça dişinin içine itildiğinde iki popet birbirini iterek açılır ve yağ geçer. Dişi parçanın bileziğindeki bilyeler erkek parçanın kanalına oturarak bağlantıyı kilitler. Ayırmak için bilezik geriye çekilir ve popetler yay kuvvetiyle kendiliğinden kapanır.
ISO 7241-A ile ISO 7241-B arasındaki fark nedir, birbirine takılır mı?
İki seri de popetli kaplin standardıdır ama bağlantı ölçüleri farklıdır, bu yüzden birbirine takılmaz. A serisi Avrupa'da, özellikle tarım makinelerinde yaygındır; B serisi daha çok endüstriyel uygulamalarda ve Amerikan menşeli makinelerde görülür. Bu ürün A serisidir (Oleocon QCA). B serisi gerekiyorsa Oleocon QCB serisine bakın. Emin değilseniz elinizdeki parçanın ölçülerini bizimle paylaşın.
Popetli mi, düz alınlı (flat face) kaplin mi seçmeliyim?
Popetli kaplinler ekonomiktir ve tarım ile genel hidrolikte yaygındır. Ancak ayırma sırasında az miktarda yağ kaybı olur (bu gövdede 150 ml) ve uç yüzeyine kir tutunabilir. Hidrolik kırıcı, burgu gibi sık takılıp sökülen ve toza maruz iş makinesi ataşmanlarında düz alınlı (ISO 16028, Oleocon QCF serisi) kaplinler daha temiz çalışır ve sisteme kir taşımaz.
Kullanırken dikkat edilmesi gerekenler
- 50 gövdede çalışma basıncı en fazla 100 bar, patlama basıncı 400 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Borunun ucunu dik kesin, çapağını alın ve boruyu oturma yüzeyine kadar itin. Kesme halkasını önerilen tur kadar sıkın; fazla sıkmak halkayı ezer, az sıkmak kaçak yapar.
- Ayırdıktan sonra her iki ucun toz kapaklarını takın.
- Farklı gövde ölçülerini veya ISO 7241-A ile B serisi parçaları zorlayarak birleştirmeye çalışmayın.
