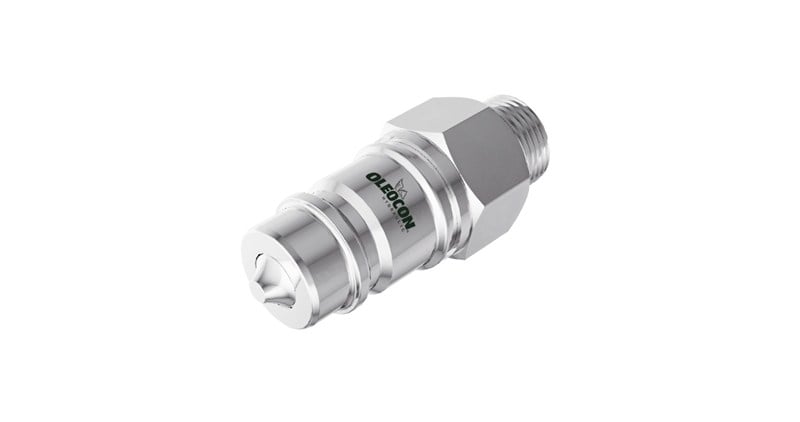

50 gövde ve Ø30 mm ağır seri (30S) metrik boru bağlantılı QCA-50B-M30S, ISO 7241-A uyumlu erkek popetli hızlı bağlantı kaplinidir. İçindeki yay baskılı popet valf, bağlantı ayrılınca hattı kendiliğinden kapatarak yağ kaybını ve hava girişini önler. 100 bar çalışma basıncı ve 757 l/dk nominal debisiyle 2" (DN51) hortum hatları için uygundur. Erkek parça (nipel) genellikle ataşman veya hortum ucuna takılır ve dişi kaplinin içine itildiğinde kilitlenir.
50 gövde erkek kaplin nerede kullanılır?
En büyük QCA ölçüsüdür. Yağ transferi, tank dolum/boşaltım, büyük dönüş hatları ve soğutma devreleri gibi çok yüksek debili, düşük basınçlı hatlar içindir. Yüksek basınçlı iş hatlarında kullanılmamalıdır. Metrik ağır seri (S) boru bağlantısı sayesinde, yüksek basınçlı çelik borulu hatlarda boru doğrudan kapline bağlanır.
Sık sorulan sorular
QCA-50B-M30S hangi parçaya takılır?
50 gövde ölçüsündeki ISO 7241-A dişi kaplin gövdesine (QCA-50A serisi) takılır. Birleşen uçlar aynı gövdede standarttır; dişi tarafın bağlantı dişi farklı olabilir. Örneğin QCA-50A-M30S bu parçayla birleşir. Farklı gövde ölçüsü veya ISO 7241-B (QCB) serisi dişi parça ile birleşmez.
Metrik "30S" (ağır seri) bağlantı ne demek, hafif seriden farkı nedir?
30S, dış çapı 30 mm olan çelik boru için ağır seri (S) metrik boru bağlantısıdır; somun dişi M42x2. 24° konik kesme halkalı bu sistem (DIN 2353 / ISO 8434-1) ağır seride daha kalın cidarlı boru ve daha yüksek basınç içindir. Aynı boru çapında L ve S serilerinin somun dişleri farklıdır, birbirinin yerine kullanılamaz.
Kaplinin bakımı nasıl yapılır, ne zaman değiştirilmelidir?
Her bağlamadan önce iki ucu temiz bir bezle silin ve ayrıkken toz kapaklarını takın. Bileziğin rahat hareket ettiğini, bilyelerin yerinde olduğunu ve dış contanın çatlak olmadığını düzenli kontrol edin. Bağlıyken kaçak, ayrıkken damlama, bileziğin takılması veya bağlantının kendiliğinden ayrılması, kaplinin değiştirilmesi gerektiğini gösterir.
Bağlama ve ayırma için ne kadar kuvvet gerekir?
Katalog değerlerine göre 50 gövdede bağlama kuvveti yaklaşık 270 N, ayırma kuvveti 80 N kadardır. Bu değerler basınçsız hat içindir. Hatta basınç kaldıysa gereken kuvvet hızla artar ve elle bağlamak mümkün olmayabilir.
Çalışma basıncı ile patlama basıncı arasındaki fark nedir?
Çalışma basıncı (100 bar), kaplinin sürekli kullanımda maruz kalabileceği en yüksek basınçtır. Patlama basıncı (400 bar) ise test koşulunda kaplinin hasar gördüğü basınçtır ve güvenlik payını gösterir; bu değere yakın çalışılmaz. Bu gövdede patlama basıncı çalışma basıncının 4 katıdır; hidrolikte de genellikle bu oranda güvenlik payı aranır.
Kullanırken dikkat edilmesi gerekenler
- 50 gövdede çalışma basıncı en fazla 100 bar, patlama basıncı 400 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Ağır seri bağlantıda boruyu dik kesip çapağını alın ve oturma yüzeyine kadar itin. Somunu önerilen tur kadar sıkın, fazla sıkmayın.
- Devredeki yağ 80°C üzerindeyken bağlama ve ayırma yapmayın.
- Hattı basınç altındayken ayırmayın veya bağlamayın; önce basıncı boşaltın.
