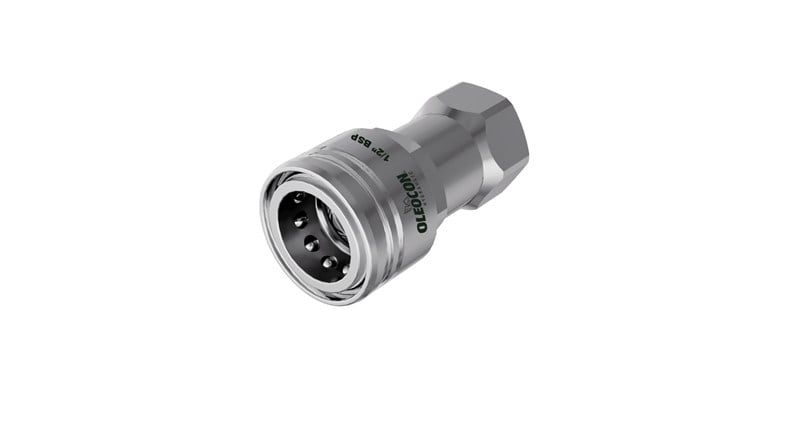

QCA-50A-G2, hidrolik hortum veya boruyu yağ kaybetmeden hızlıca ayırıp birleştirmek için kullanılan dişi otomatik rakordur. Oleocon QCA serisinin 50 gövde (ISO 7241-A) modelidir ve 2" BSPP (gaz) dişi bağlantıya sahiptir. En fazla 100 bar çalışma basıncında, 757 l/dk nominal debiyle çalışır. Bilyeli kilit bileziği dişi parçadadır; bu parça çoğunlukla yağı sağlayan taraf olan makine veya traktör üzerinde durur.
50 gövde dişi kaplin nerede kullanılır?
Çok yüksek debinin düşük basınçla taşındığı hatlarda kullanılır: yağ transfer ve dolum hatları, büyük ünitelerin dönüş hatları, soğutma ve filtrasyon devreleri. Çalışma basıncı sınırı düşük olduğu için iş hattına konmamalıdır. Dişi BSPP (gaz) dişli girişi sayesinde hortum rakoru, nipel veya adaptör doğrudan kaplinin içine vidalanır.
Sık sorulan sorular
QCA-50A-G2 hangi parçayla birleşir?
50 gövde ölçüsündeki ISO 7241-A erkek parçayla (QCA-50B serisi) birleşir. Birleşme için bağlantı dişinin aynı olması gerekmez. Erkek parçanın arka tarafı hattınıza uygun seçilir (BSPP, metrik boru, NPT, SAE); kaplin tarafı aynı gövdede hep aynıdır. Örneğin QCA-50B-G2 bu parçaya takılır.
2" BSPP dişte sızdırmazlık nasıl sağlanır, teflon bant sarılır mı?
BSPP (gaz) dişi paralel diştir; sızdırmazlığı diş değil, rakorun alnındaki conta sağlar. Kaplinin 2" dişli girişine takılan nipel veya rakorda yapışkan conta (bonded seal), O-ring ya da konik oturma yüzeyi olmalıdır. Paralel dişe teflon bant sarmak sızdırmazlık sağlamaz; bant parçaları sisteme karışabilir.
Hangi sıcaklık aralığında kullanılabilir?
Seri, -20°C ile +100°C arasındaki akışkan sıcaklığında çalışacak şekilde tasarlanmıştır. Ancak devredeki yağ 80°C'nin üzerindeyken bağlama ve ayırma yapılmamalıdır. Sürekli yüksek sıcaklıkta çalışan devrelerde Viton (FKM) contalı versiyonlar daha dayanıklıdır.
Başka markaların A tipi kaplinleriyle uyumlu mu?
Evet, uyumlu olacak şekilde üretilir. Oleocon QCA serisi ISO 7241-A ölçülerine göre imal edilir; aynı gövde ölçüsündeki (50) başka markaların ISO 7241-A parçalarıyla birleşecek şekilde tasarlanmıştır. Farklı marka parçaları birleştirdiğinizde ilk bağlamada kilitlenmenin tam olduğunu ve sızdırmazlığı kontrol edin.
50 gövdenin "nominal debi" değeri ne anlama gelir?
Katalogdaki 757 l/dk (166,74 GPM), kaplin üzerinde 200 kPa basınç düşümü oluştuğunda geçen debidir. Kaplin bundan fazla yağ geçirebilir ama basınç kaybı ve ısınma hızla artar. Pompanızın veya valfinizin debisi bu değeri belirgin şekilde aşıyorsa birden fazla hat kullanmayı değerlendirin.
Kullanırken dikkat edilmesi gerekenler
- 50 gövdede çalışma basıncı en fazla 100 bar, patlama basıncı 400 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Kaplin dişine takılan rakoru sıkarken kaplini bilezikten değil, gövdedeki anahtar ağzından karşılayın; aksi halde bilezik mekanizması zorlanır.
- Kaplinin conta malzemesinin (NBR veya FKM) kullandığınız hidrolik akışkanla uyumlu olduğunu kontrol edin.
- Bağlamadan önce erkek ve dişi parçanın uçlarını temizleyin; uçlardaki kir doğrudan hidrolik sisteme girer.
