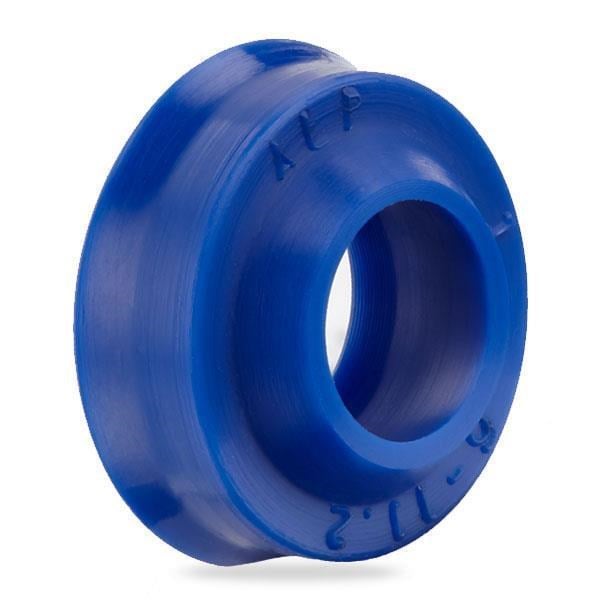

4x7x2,8/2,4 mm ölçüsündeki A853-004/1, A853 profilli 92 PU / 90 NBR pnömatik toz-boğaz keçesi olarak pnömatik silindirlerde kullanılır.
A853-004/1 ne işe yarar?
A853-004/1, pnömatik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve havanın dışarı kaçmasını önler. Hem boğaz hem toz keçesi görevi yapan kombine pnömatik keçedir; PU ve NBR olarak üretilir. Hava ile çalışan silindir ve aktüatörlerde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre mil (piston kolu) çapı Ød = 4 mm, kanal dibi çapı ØD = 7 mm, kanal genişliği B = 2,7 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
Pnömatik toz-boğaz keçesi kaç bar basınca dayanır?
A853-004/1 için tabloya göre çalışma basıncı 16 bar / 12 bar, çalışma sıcaklığı -30/+80 °C / -30/+105 °C, kayma hızı en fazla 1 m/s / 1 m/sn; akışkan tipi: şartlandırılmamış hava / Şartlandırılmış hava. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
Bu üründe keçenin kaydığı dinamik yüzey 4 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤4 µm, kanal çapı için Ra ≤10 µm, yan yüzeyler için Ra ≤15 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
Pnömatik toz-boğaz keçesi nasıl monte edilir?
Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 2,7 mm’dir.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+80 °C / -30/+105 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (16 bar / 12 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Montajdan önce keçeyi pnömatiğe uygun gresle yağlayın.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
