4x20 Bronzlu Teflon Bant Yataklama (ABT-4X20)

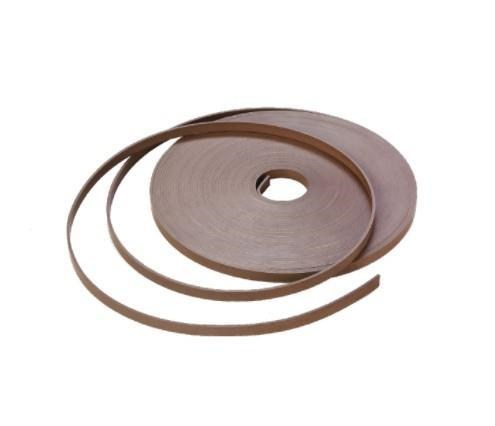

ALP ABT-4X20: ABT profilli 4x20 bronzlu teflon bant yataklama.

Bronzlu teflon bant yataklama nerede kullanılır?

ABT-4X20, hidrolik silindirlerin piston ve boğaz yataklamasında kullanılır ve yan yükleri taşıyarak metal-metal teması önler. Bronz katkılı PTFE’den üretilen, ölçüye kesilerek kullanılan bant yataklamadır. PTFE’nin düşük sürtünmesi sayesinde yüksek kayma hızlarına uygundur. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.

Sık sorulan sorular

4x20 ölçüsü nasıl okunur?

4x20 ölçüsü bandın 4 mm kalınlığını ve 20 mm genişliğini gösterir. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.

Bronzlu teflon bant yataklama hangi sıcaklıkta kullanılabilir?

ABT profilinde tabloya göre çalışma sıcaklığı -60/+200 °C, kayma hızı en fazla 15 m/s; akışkan tipi: mineral Yağlar. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.

PTFE + BRONZ ne demek?

ABT-4X20 PTFE + BRONZ malzemeden üretilir. PTFE çok düşük sürtünme katsayısına sahiptir; yapışma-kayma (stick-slip) eğilimi düşüktür ve yüksek hızlarda çalışabilir. Bu malzemeyle ürünün çalışma sıcaklığı -60/+200 °C.

Keçe kanala nasıl takılır?

Yataklama kanala takılırken kesik uçların arasında ısıl genleşme için boşluk bırakılmalıdır. Bant yataklama kanal çevresine göre ölçüsünde kesilir, uçlar arasında küçük bir boşluk bırakılır. Keçe 4 mm iç ve 20 mm dış çaplı kanala göre ölçülendirilmiştir.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -60/+200 °C aralığının dışına çıkmamalıdır.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Yataklamanın kanal içinde dönmeden ve sıkışmadan oturduğunu kontrol edin.
• Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
