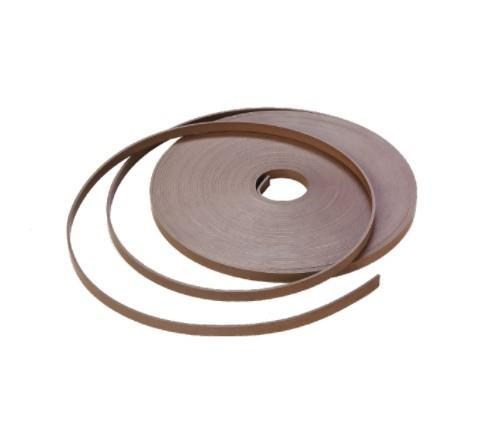

4x15 Bronzlu Teflon Bant Yataklama (ABT-4X15)

ABT-4X15, 4x15 mm ölçülü ALP bronzlu teflon bant yataklama ürünüdür; malzemesi PTFE + BRONZ.

Bronzlu teflon bant yataklama nerede kullanılır?

Hidrolik silindirlerin piston ve boğaz yataklamasında kullanılan bu bronzlu teflon bant yataklama, yan yükleri taşıyarak metal-metal teması önler. Bronz katkılı PTFE’den üretilen, ölçüye kesilerek kullanılan bant yataklamadır. PTFE’nin düşük sürtünmesi sayesinde yüksek kayma hızlarına uygundur. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.

Sık sorulan sorular

PTFE + BRONZ ne demek?

Malzeme tabloda PTFE + BRONZ olarak verilmiştir. PTFE çok düşük sürtünme katsayısına sahiptir; yapışma-kayma (stick-slip) eğilimi düşüktür ve yüksek hızlarda çalışabilir. Bu malzemeyle ürünün çalışma sıcaklığı -60/+200 °C.

Akma boşluğu nedir, ne kadar olmalı?

Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. ABT-4X15 için keçe et kalınlığı (ØD − Ød) / 2 = 5,5 mm’dir. İzin verilen en büyük boşluk: 10-25 bar → 0,25±0.05; 26-100 bar → 0,30±0.05; 101-300 bar → 0,40±0.10 (diğer basınçlar tabloda).

Keçe kanala nasıl takılır?

Yataklama kanala takılırken kesik uçların arasında ısıl genleşme için boşluk bırakılmalıdır. Bant yataklama kanal çevresine göre ölçüsünde kesilir, uçlar arasında küçük bir boşluk bırakılır. Keçe 4 mm iç ve 15 mm dış çaplı kanala göre ölçülendirilmiştir.

ABT ile diğer profiller arasındaki fark nedir?

Bronz katkılı PTFE’den üretilen, ölçüye kesilerek kullanılan bant yataklamadır. PTFE’nin düşük sürtünmesi sayesinde yüksek kayma hızlarına uygundur. Aynı profilde bu ölçüye en yakın ABT-4X9,7 (4x9,7) ve ABT-4X20 (4x20) ürünleri de bulunur.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -60/+200 °C aralığının dışına çıkmamalıdır.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Yataklama ağız aralığını (K) kapatacak şekilde zorlamayın; ısıl genleşme için boşluk gereklidir.
• Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
