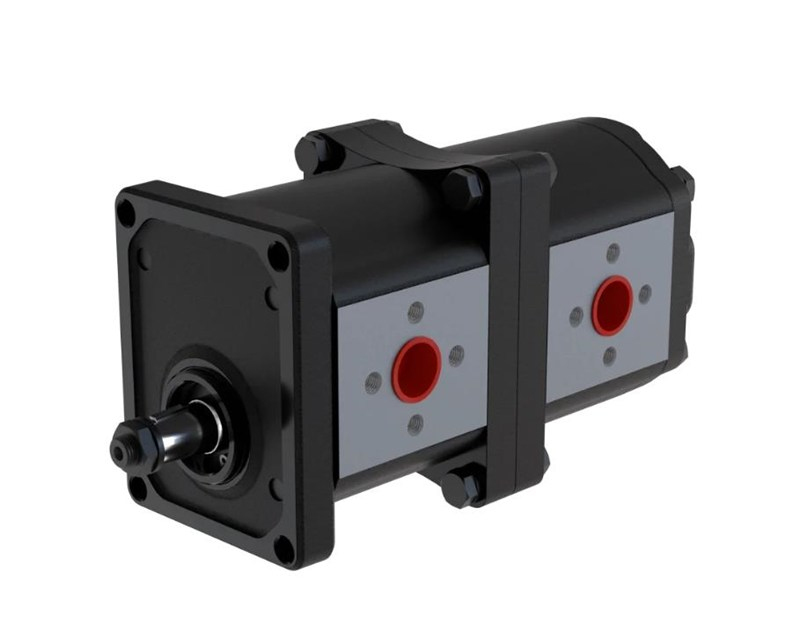

Blue Ascend DKP30.47/DKP20.14.CAB02SN, DKP30 47,0 cc ve DKP20 13,9 cc elemanlardan oluşan iki kademeli (tandem) döküm gövde dişli pompadır. Ön kapağı dikdörtgen tiptir (Ø50,78 mm). Kademeler en fazla 250 ve 280 bar basınçla çalışır.
Tandem dişli pompa nerede kullanılır?
Tandem pompa, iki ayrı hidrolik devreyi tek bir tahrikten beslemek için kullanılır: iş makinelerinde çalışma ve direksiyon devreleri, kepçe ve bom hidroliği ile fan veya fren devresi, tarım makinelerinde ana hidrolik ile yardımcı devreler bu şekilde ayrılır.
Sık sorulan sorular
Dikdörtgen ön kapak ne anlama gelir?
Ön kapak, tandem pompanın tahrik tarafına bağlandığı flanştır. Bu modelde dikdörtgen ön kapak kullanılır ve merkezleme çapı Ø50,78 mm'dir. Yeni tandem pompa, eskisinin yerine takılacaksa flanş tipi, merkezleme çapı ve cıvata aralığı birebir aynı olmalıdır.
Tandem pompanın şaftı neden önemlidir?
Tandem pompada tahrik şaftı her iki kademenin torkunu birden taşır. DKP30.47/DKP20.14.CAB02SN'de konik kamalı şaft (1:8) bulunur. Her iki devre aynı anda yüksek basınçta çalışırken toplam tork artar; şaft tipi ve kaplin bu toplam yüke göre seçilmeli, şafta yandan yük bindirilmemelidir.
Tandem pompa ne kadar debi verir?
Teorik debi, iletim hacmi ile devrin çarpımıdır. 1500 dev/dk'da 1. kademe yaklaşık 70,5 l/dk, 2. kademe yaklaşık 20,9 l/dk verir; iki kademenin toplamı yaklaşık 91,3 l/dk'dır. Gerçek debi iç kaçaklar nedeniyle basınç arttıkça bir miktar düşer.
Tandem pompa için ne kadar motor gücü gerekir?
Her kademenin gücü basınç (bar) × debi (l/dk) / 600 formülüyle (kW) ayrı ayrı hesaplanıp toplanır. Örneğin 1500 dev/dk'da iki kademe de 150 bar'da çalışırken %85 toplam verim kabulüyle yaklaşık 26,9 kW tahrik gücü gerekir. Kademeler aynı anda tam basınçta çalışmıyorsa gerçek ihtiyaç daha düşüktür.
Dişli pompa nasıl çalışır?
Birbirine geçen iki dişli döndükçe emiş tarafında dişler arasındaki boşluklara yağ dolar, bu yağ gövde duvarı boyunca basma tarafına taşınır ve dişler kavraşırken dışarı itilir. Tandem pompada bu işlem iki ayrı gövdede, aynı şaftla aynı anda gerçekleşir.
Kullanırken dikkat edilmesi gerekenler
- Her kademenin emniyet valfi ayarı o kademenin en yüksek basıncını (250 / 280 bar) aşmamalıdır.
- Her kademenin devresine ayrı bir emniyet valfi koyun ve ayarı o kademenin en yüksek basıncını aşmasın.
- Emiş hatlarını kısa, geniş kesitli ve hava almayacak şekilde bağlayın.
- Pompayı kademelerin izin verdiği en düşük ve en yüksek devir aralığının dışında çalıştırmayın.
