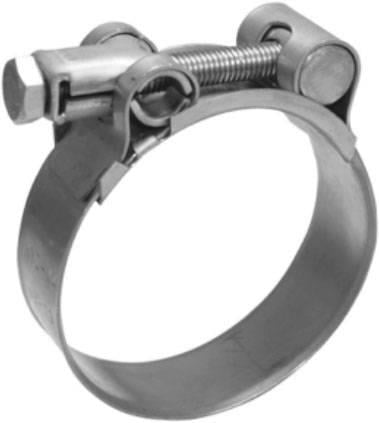

KYZ 47-51 mm paslanmaz takviyeli kelepçe; tamamı AISI 304 paslanmaz, köprülü ve cıvatalı yapıdadır, 47–51 mm çapa uyar. Bant genişliği 25 mm'dir.
Teknik özellikler
| Seri | Karyıldız KYZ/TW4, takviyeli paslanmaz kelepçe |
|---|
| Sıkma aralığı (Ø D) | 47 – 51 mm |
|---|
| Bant genişliği | 25 mm |
|---|
| Bant kalınlığı | 1 mm veya 1,20 mm |
|---|
| Bant malzemesi | AISI 304 paslanmaz çelik |
|---|
| Cıvata | M8, AISI 304 paslanmaz (krom) |
|---|
| Somun | AISI 304 paslanmaz |
|---|
| Ambalaj adedi | 50 adet |
|---|
| Kullanım | Yüksek basınçlı hidrolik ve pnömatik hortum bağlantıları |
|---|
Değerler Karyıldız ürün kataloğundan (s. 10-11) alınmıştır.
Nerelerde kullanılır?
Üretici bu kelepçeyi otomotiv, denizcilik, iş makineleri, tarım makineleri, endüstri ve hortum sektörleri için önerir; 47–51 mm çaplı hortumları sıkar. Cıvatalı köprü yapısı, sonsuz vidalı kelepçelere göre daha yüksek ve daha düzgün sıkma kuvveti sağlar.
Sık sorulan sorular
Malzemesi nedir?
W4, katalogdaki tam paslanmaz malzeme grubudur: bant, cıvata ve somun AISI 304 paslanmaz çeliktir. Bu nedenle deniz, nemli ve kimyasal ortamlarda korozyona karşı dayanıklıdır.
Kutuda kaç adet kelepçe var?
Katalogda 47–51 mm ölçünün ambalaj adedi 50 adettir.
En uygun hortum çapı kaç mm?
Sıkma aralığı 47 – 51 mm olduğu için en dengeli sıkma, yaklaşık 49 mm dış çapta elde edilir. Dış çap 47 mm'ye çok yakınsa kelepçe sonuna kadar kapanır; 51 mm'ye çok yakınsa cıvata payı az kalır.
Montaj nasıl yapılır?
Kelepçe, hortumun boru ya da nipel üzerine oturan bölümüne, hortum ucundan birkaç milimetre içeriye yerleştirilir. Cıvata gevşetilip kelepçe hortuma geçirilir, köprü hortum yüzeyine düz oturtulur ve cıvata kademeli olarak sıkılır. Sistem ilk kez ısındıktan sonra hortum oturacağı için kelepçenin bir kez daha kontrol edilmesi önerilir.
Kullanırken dikkat edilmesi gerekenler
- Sıkılacak dış çapın 47 – 51 mm aralığında olduğundan emin olun.
- Cıvatayı aşırı sıkmayın; bant hortuma gömülüp hortumu kesebilir.
- Cıvata dişi hasarlı kelepçeyi yeniden kullanmayın.
- Ölçü 47 veya 51 mm sınırına çok yakınsa komşu ölçüyü değerlendirin.
