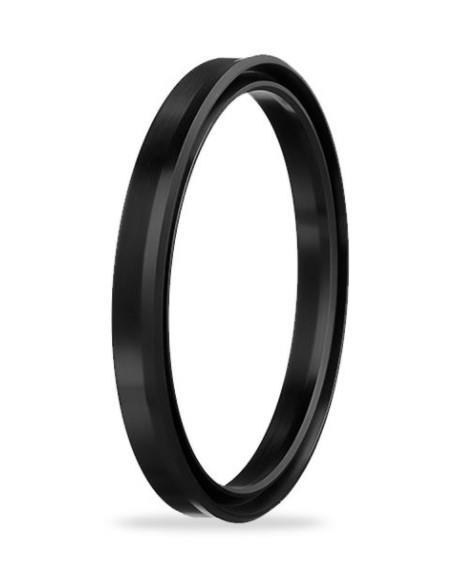

ALP A151-045/3 PU: A151 profilli 45x60x7 boğaz nutringi. Çalışma basıncı 400 bar.
Boğaz nutringi nerede kullanılır?
A151-045/3 PU, hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve yağın dışarı kaçmasını önler. İç sızdırmazlık dudağı daha kısa tasarlanmış tek parçalı nutringdir; yalnızca boğaz (mil) uygulamaları içindir. NBR ve PU olarak iki malzemede üretilir; PU seçeneği daha yüksek basınca çıkar. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre mil (piston kolu) çapı Ød = 45 mm, kanal dibi çapı ØD = 60 mm, keçe yüksekliği b = 7 mm, kanal genişliği B = 8 mm, montaj pahı uzunluğu C = 5,5 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Boğaz nutringi kaç bar basınca dayanır?
A151-045/3 PU için tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -40/+100 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
A151-045/3 PU için dinamik yüzey, 45 mm mil (piston kolu) yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.8 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
Keçe kanala nasıl takılır?
Keçe, sızdırmazlık dudakları basınç tarafına bakacak şekilde kanala yerleştirilir. Keçe ve yüzeyler montajdan önce sistemde kullanılan yağla yağlanmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 5,5 mm, kanal genişliği B = 8 mm olmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -40/+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
