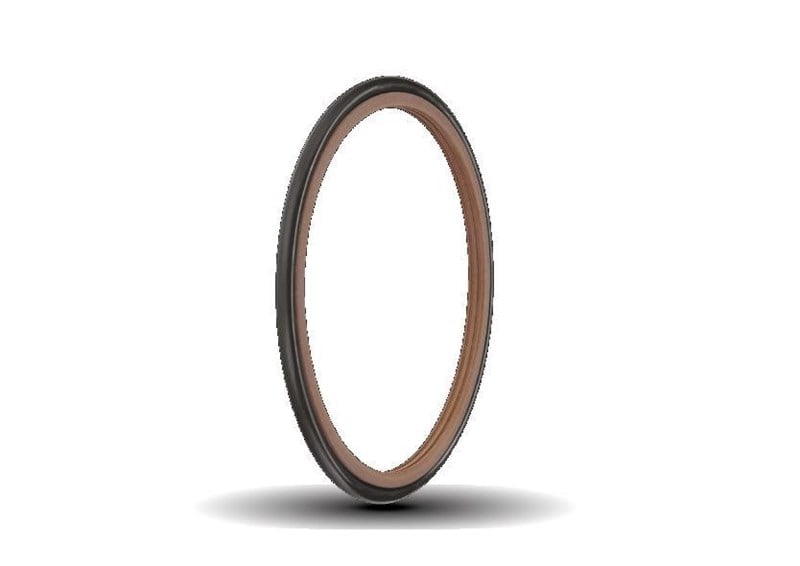

45x56x4,2 mm ölçüsündeki A304-045, A304 profilli PTFE + BRONZ / 70 NBR rotary boğaz keçesi olarak hidrolik silindirlerde kullanılır.
Rotary boğaz keçesi nerede kullanılır?
Hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılan bu rotary boğaz keçesi, yağın dışarı kaçmasını önler. Bronz katkılı PTFE ring ile itici O-ringden oluşur; döner hareketli millerde yüksek basınçta sızdırmazlık için tasarlanmıştır. Düşük sürtünme sayesinde yüksek kayma hızlarında güvenle çalışır. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre mil (piston kolu) çapı Ød = 45 mm, kanal dibi çapı ØD = 56 mm, kanal genişliği B = 4,2 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
A304-045 hangi şartlarda çalışır?
A304-045 için tabloya göre çalışma basıncı 300 bar, çalışma sıcaklığı -30/+105°C, kayma hızı en fazla 5 m/s; akışkan tipi: mineral Yağlar. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.
Yüzey pürüzlülüğü neden önemlidir?
Bu üründe keçenin kaydığı dinamik yüzey 45 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤0.2 µm · Rmax ≤2.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤15.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
Basınca göre izin verilen boşluk nedir?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A304-045 için keçe et kalınlığı (ØD − Ød) / 2 = 5,5 mm’dir. İzin verilen en büyük boşluk: 150 bar → 250; 2.2 bar → 0,15; 3.2 bar → 0,20 (diğer basınçlar tabloda).
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+105°C aralığının dışına çıkmamalıdır.
- Basınç sınırını (300 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
